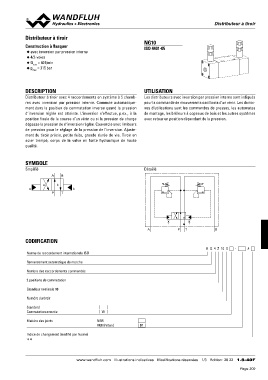

DDiissttrriibbuutteeuurr àà ttiirrooiirr

Distributeur à tiroir NG10

Construction à flasquer ISO 4401-05
◆ avec inversion par pression interne
◆ 4/2-voies
◆ Qmax = 60 l/min
◆ pmax = 315 bar

DESCRIPTION UTILISATION

Distributeur à tiroir avec 4 raccordements en système à 5 chamb- Les distributeurs avec inversion par pression interne sont indiqués
res avec inversion par pression interne. Commute automatique- pour la commande de mouvements oscillants d’un vérin. Les domai-
ment dans la position de commutation inverse quand la pression nes d’utilisations sont les commandes de presses, les automates
d’inversion réglée est atteinte. L‘inversion s’effectue, p.ex., à la de montage, les brûleurs à copeaux de bois et les autres systèmes
position finale de la course d’un vérin ou si la pression de charge avec retour en position dépendant de la pression.
dépasse la pression de d‘inversion réglée. Couvercle avec limiteurs
de pression pour le réglage de la pression de l'inversion. Ajuste-
ment du tiroir précis, petite fuite, grande durée de vie. Tiroir en
acier trempé, corps de la valve en fonte hydraulique de haute
qualité.

SYMBOLE Détaillé

Smplifié B

A

ab b
a

PT

A PT B
D1
CODIFICATION

A Q 4 Z 10 0 - #

Norme de raccordement internationale ISO W
Renversement automatique de marche
Nombre des raccordements commandés NBR
2 positions de commutation FKM (Viton)
Grandeur nominale 10
Numéro du tiroir
Standard
Commutation amortie
Matière des joints

Indice de changement (modifié par l‘usine)

1.8-40
