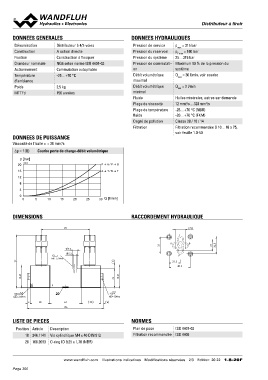

Page 306 - Softbound_Edition_19_fr
P. 306

DDiissttrriibbuutteeuurr àà ttiirrooiirr

DONNEES GENERALES                                                                                 DONNEES HYDRAULIQUES

Dénomination                 Distributeur à 4/2-voies                                             Pression de service     pmax = 315 bar
Construction                 A action directe                                                                             pT max = 160 bar
Fixation                     Construction à flasquer                                              Pression du reservoir   25…315 bar
Grandeur nominale            NG6 selon norme ISO 4401-03                                                                  Maximum 90 % de la pression du
Actionnement                 Commutation autopilotée                                              Pression du système     système
Température                  -25…+70 °C                                                                                   Qmax = 30 l/min, voir courbe
d’ambiance                                                                                        Pression de commutati-
Poids                        2,5 kg                                                               on                      Qmin = 2 l/min
MTTFd                        150 années
                                                                                                  Débit volumétrique      Huiles minérales, autres sur demande
                                                                                                  maximal                 12 mm2/s…320 mm2/s
                                                                                                                          -25…+70 °C (NBR)
                                                                                                  Débit volumétrique      -20…+70 °C (FKM)
                                                                                                  minimal                 Classe 20 / 18 / 14
                                                                                                                          Filtration recommandée ß 10…16 ≥ 75,
                                                                                                  Fluide                  voir feuille 1.0-50

                                                                                                  Plage de viscosité

                                                                                                  Plage de température
                                                                                                  fluide

                                                                                                  Degré de pollution

                                                                                                  Filtration

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

 Δp = f (Q) Courbe perte de charge-débit volumétrique

 p [bar]              5                                                                  PA/PB
20 K0426                                                                                 AT/BT
16
12                           10 15 20 25 30 Q [l/min]
 8
 4
 0

    0

DIMENSIONS                                                                                        RACCORDEMENT HYDRAULIQUE

                                        99                                                                                            17.8
                                                                                                                                       B
                                                                                                                          T
                                                                                                                A
107
      45                                    9.5                                                                                  P
                                                                                                                                 39 75.2
                                                                                                                                        4621.5
                             MD= 5.2Nm                                                                                          40.5
                                                                                                                                                                                31
                                                                                                                                                                                                                                                21
                                                                                                                                                                                                                                                     32.5

     10                  40  20                                               s14
                                                                          MD= 10Nm
MD= 2.6Nm                               64       40 6
                   6                   156

LISTE DE PIECES                                                                                   NORMES

  Position Article Description                                                                    Plan de pose            ISO 4401-03
         10 246.1141 Vis cylindrique M4 x 40 DIN 912
         20 160.2093 O-ring ID 9,25 x 1,78 (NBR)                                                  Filtration recommandée ISO 4406

                                        www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 20 22 1.8-20F
