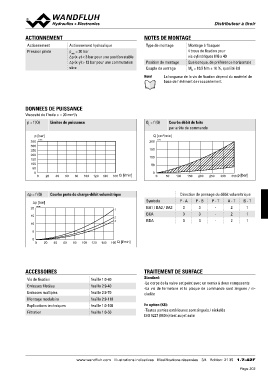

DDiissttrriibbuutteeuurr àà ttiirrooiirr

ACTIONNEMENT NOTES DE MONTAGE

Actionnement Actionnement hydraulique Type de montage Montage à flasquer
Pression pilote 4 trous de fixation pour
pmin = 20 bar Position de montage vis cylindriques M6 x 40
∆p (x-y) < 3 bar pour une position stable Couple de serrage
∆p (x-y) > 12 bar pour une commutation Quelconque, de préférence horizontale
sûre
MD = 10.5 Nm ± 10 %, qualiité 8.8

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance QL = f (Q) Courbe débit de fuite
par arête de commande

p [bar] Q [cm3/min]
200 K4264
350 K4263

300 150

250

200 100

150

100 50

50

0 20 40 60 80 100 120 140 160 Q [l/min] 0 50 100 150 200 250 300 350 p [bar]
0 0

Δp = f (Q) Courbe perte de charge-débit volumétrique Direction de passage du débit volumétrique
P-A P-B P-T A-T B-T
∆p [bar] 1 Symbole
20 K4265 BA1 / BA2 / BA3 33 - 21
2 BCA 33 - 21
15 3 BDA 33 - 21

10

5

0 20 40 60 80 100 120 140 160 Q [l/min]
0

ACCESSOIRES feuille 1.0-60 TRAITEMENT DE SURFACE
feuille 2.9-40
Vis de fixation feuille 2.9-70 Standard:
Embases filetées feuille 2.9-110 -Le corps de la valve est peint avec un vernis à deux composants
Embases multiples feuille 1.0-100 -La vis de fermeture et la plaque de commande sont zinguée / ni-
Montage modulaire feuille 1.0-50 ckelée
Explications techniques
Filtration En option (K8):
-Toutes parties extérieures sont zingués / nickelés
ISO 9227 (800 h) test au jet salin

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 35 1.7-42F
