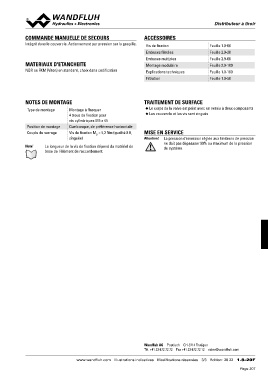

COMMANDE MANUELLE DE SECOURS ACCESSOIRES DDiissttrriibbuutteeuurr àà ttiirrooiirr

Intégré dans le couvercle. Actionnement par pression sur la goupille. Vis de fixation Feuille 1.0-60
Embases filetées Feuille 2.9-30
MATERIAUX D'ETANCHEITE Embases multiples Feuille 2.9-60
Montage modulaire Feuille 2.9-100
NBR ou FKM (Viton) en standard, choix dans codification Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50

NOTES DE MONTAGE TRAITEMENT DE SURFACE

Type de montage Montage à flasquer ◆ Le corps de la valve est peint avec un vernis à deux composants
4 trous de fixation pour ◆ Les couvercle et les vis sont zingués
Position de montage vis cylindriques M5 x 45
Couple de serrage MISE EN SERVICE
Quelconque, de préférence horizontale
Attention! La pression d‘inversion réglée aux limiteurs de pression
Vis de fixation MD = 5,2 Nm (qualité 8.8, ne doit pas dépassser 90% au maximum de la pression
zinguée) du système.

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 20 22 1.8-20F
