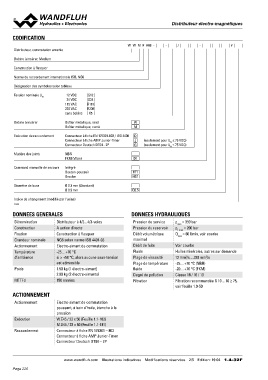

P. 226
Distributeur électro-maWgWnéMtiqFAu0e6s
CODIFICATION W W M F A06 - - / - #
Distributeur, commutation amortie
Bobine à insérer, Medium
Construction à flasquer
Norme de raccordement internationale ISO, NG6
Désignation des symboles selon tableau
Tension nominale UN 12 VDC G12
24 VDC G24
115 VAC R115
230 VAC R230
sans bobine X5
Bobine à insérer Boîtier métallique, rond W
Boîtier métallique, carré M
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D (seulement pour UUNN ≤ 75 VDC)
Matière des joints Connecteur à fiche AMP Junior-Timer J (seulement pour ≤ 75 VDC)
Connecteur Deutsch DT04 - 2P G
NBR D1
FKM (Viton)
Command manuelle de secours Intégré
Bouton-poussoir
Broche HF1
HS1
Diamètre de buse Ø 0.3 mm (Standard)
Ø 0.5 mm
Q0.5
Indice de changement (modifié par l‘usine)
1.4-32
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar
Construction Pression du reservoir pT max = 200 bar
Fixation A action directe Débit volumétrique Qmax = 60 l/min, voir courbe
Grandeur nominale maximal
Actionnement Construction à flasquer Débit de fuite Voir courbe
Température Fluide Huiles minérales, autres sur demande
d’ambiance NG6 selon norme ISO 4401-03 Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
Poids Electro-aimant de commutation fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
MTTFd -25…+70 °C Filtration Filtration recommandée ß 10…16 ≥ 75,
si > +50 °C, alors aucune sous-tension voir feuille 1.0-50
est admissible
1.50 kg (1 électro-aimant)
2.00 kg (2 électro-aimants)
150 années
ACTIONNEMENT Electro-aimant de commutation
poussant, à bain d’huile, étanche à la
Actionnement pression
Exécution W.E45 / 23 x 50 (Feuille 1.1-182)
Raccordement M.S45 / 23 x 50 (Feuille 1.1-181)
Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P
www.wandfluh.com Illustrations indicatives Modifications réservées 2/5 Edition: 19 04 1.4-32F
