DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

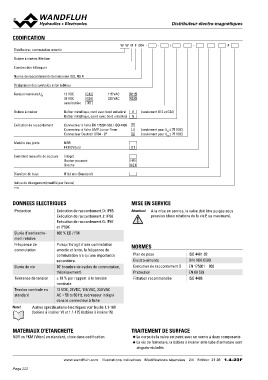

CODIFICATION W W M F B04 - - / - #

Distributeur, commutation amortie

Bobine à insérer, Medium

Construction à flasquer

Norme de raccordement internationale ISO, NG 4

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
sans bobine X5

Bobine à insérer Boîtier métallique, rond avec bord unilatéral V (seulement G12 et G24)
Boîtier métallique, carré avec bord unilatéral N

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D (seulement pour UN ≤ 75 VDC)
Matière des joints Connecteur à fiche AMP Junior-Timer J (seulement pour UN ≤ 75 VDC)
Connecteur Deutsch DT04 - 2P G

NBR D1
FKM (Viton)

Command manuelle de secours Intégré
Bouton-poussoir
Broche HF1
HS1

Diamètre de buse Ø 0.3 mm (Standard)

Indice de changement (modifié par l‘usine)

1.4-23

DONNEES ELECTRIQUES MISE EN SERVICE

Protection Exécution de raccordement D: IP65 Attention! A la mise en service, la valve doit être purgée sous
Exécution de raccordement J: IP66 pression (deux rotations de la vis E au maximum).
Durée d’enclenche- Exécution de raccordement G: IP67
ment relative et IP69K NORMES ISO 4401-02
Fréquence de 100 % ED / FM DIN VDE 0580
commutation Plan de pose EN 175301 – 803
Puisqu'il s'agit d'une commutation Electro-aimants EN 60 529
Durée de vie amortie et lente, la fréquence de Exécution de raccordement D ISO 4406
Tolérance de tension commutation n'a qu'une importance Protection
Tension nominale en secondaire. Filtration recommandée
standard 107 (nombre de cycles de commutation,
théoriquement)
± 10 % par rapport à la tension
nominale
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-168
(bobine à insérer V) et 1.1-175 (bobine à insérer N)

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la valve est peint avec un vernis à deux composants

◆ La vis de fermeture, la bobine à insérer et le tube d'armature sont

zingués-nickelés

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 26 1.4-23F
