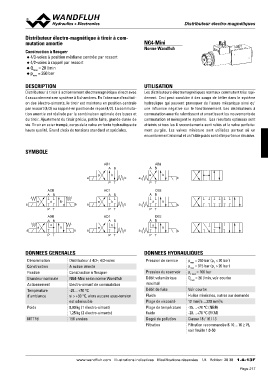

Distributeur électro-magnétique à tiroir à com- NG4-Mini
mutation amortie
Norme Wandfluh
Construction à flasquer
◆ 4/3-voies à position médiane centrée par ressort UTILISATION
◆ 4/2-voies à rappel par ressort
pQmmaaxx = 20 l/min Les distributeurs électromagnétiques normaux commutent très rapi-
◆ = 350 bar dement. Ceci peut conduire à des coups de bélier dans le système
◆ hydraulique qui peuvent provoquer de l’usure mécanique ainsi qu’
une influence négative sur le fonctionnement. Les distributeurs à
DESCRIPTION commutation amortie ralentissent et amortissent les mouvements de
commutation et ménagent le système. Les résultats optimaux sont
Distributeur à tiroir à actionnement électromagnétique direct avec atteints si tous les 4 raccordements sont reliés et la valve parfaite-
4 raccordements en système à 5 chambres. En l'absence d'excitati- ment purgée. Les valves miniature sont utilisées partout où un
on des électro-aimants, le tiroir est maintenu en position centrale encombrement minimal et un faible poids sont d'importance décisive.
par ressort (4/3) ou rappelé en position de repos (4/2). La commuta-
tion amortie est réalisée par la combinaison optimale des buses et
du tiroir. Ajustement du tiroir précis, petite fuite, grande durée de
vie. Tiroir en acier trempé, corps de la valve en fonte hydraulique de
haute qualité. Grand choix de tensions standard et spéciales.

SYMBOLE

AB1 AB2
AB AB

ab a b b
ab a b
b
PT PT

ACB AC1 CB2
AB AB AB

a ob ba ab b ab
a a

PT PT PT

ADB AD1 DB2
AB AB
AB
ab
a o ba ab b a
a b
PT
PT PT

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar (pT < 20 bar)
Construction pmax = 315 bar (pT > 20 bar)
Fixation A action directe Pression du reservoir pT max = 100 bar
Grandeur nominale Débit volumétrique Qmax = 20 l/min, voir courbe
Actionnement Construction à flasquer maximal
Température Débit de fuite Voir courbe
d’ambiance NG4-Mini selon norme Wandfluh Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Poids Electro-aimant de commutation Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
MTTFd -25…+70 °C Degré de pollution Classe 18 / 16 / 13
si > +50 °C, alors aucune sous-tension Filtration Filtration recommandée ß 10…16 ≥ 75,
est admissible voir feuille 1.0-50

0,90 kg (1 électro-aimant)
1,25 kg (2 électro-aimants)

150 années
