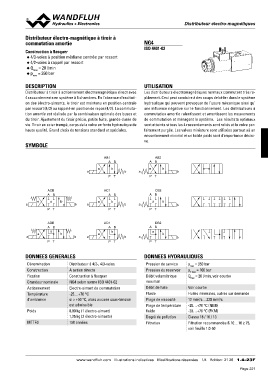

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
Distributeur électro-magnétique à tiroir à NG4
commutation amortie
ISO 4401-02
Construction à flasquer
◆ 4/3-voies à position médiane centrée par ressort UTILISATION
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 20 l/min Les distributeurs électromagnétiques normaux commutent très ra-
◆ = 350 bar pidement. Ceci peut conduire à des coups de bélier dans le système
◆ hydraulique qui peuvent provoquer de l’usure mécanique ainsi qu’
une influence négative sur le fonctionnement. Les distributeurs à
DESCRIPTION commutation amortie ralentissent et amortissent les mouvements
de commutation et ménagent le système. Les résultats optimaux
Distributeur à tiroir à actionnement électromagnétique direct avec sont atteints si tous les 4 raccordements sont reliés et la valve par-
4 raccordements en système à 5 chambres. En l'absence d'excitati- faitement purgée. Les valves miniature sont utilisées partout où un
on des électro-aimants, le tiroir est maintenu en position centrale encombrement minimal et un faible poids sont d'importance décisi-
par ressort (4/3) ou rappelé en position de repos (4/2). La commuta- ve.
tion amortie est réalisée par la combinaison optimale des buses et
du tiroir. Ajustement du tiroir précis, petite fuite, grande durée de
vie. Tiroir en acier trempé, corps de la valve en fonte hydraulique de
haute qualité. Grand choix de tensions standard et spéciales.
SYMBOLE
AB1 AB2
AB AB
ab a b b
ab a
PT PT
ACB AC1 CB2
AB AB AB
a ob ba ab b ab b
a a
PT PT PT
ADB AD1 DB2
AB
AB AB
ab
a ob ba ab b a
a
PT b
PT PT
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Distributeur à 4/2-, 4/3-voies Pression de service pmax = 350 bar
Construction Pression du reservoir pT max = 100 bar
Fixation A action directe Débit volumétrique Qmax = 20 l/min, voir courbe
Grandeur nominale maximal
Actionnement Construction à flasquer Débit de fuite Voir courbe
Température Fluide Huiles minérales, autres sur demande
d’ambiance NG4 selon norme ISO 4401-02 Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
Poids Electro-aimant de commutation fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
MTTFd -25…+70 °C Filtration Filtration recommandée ß 10…16 ≥ 75,
si > +50 °C, alors aucune sous-tension voir feuille 1.0-50
est admissible
0,90 kg (1 électro-aimant)
1,25 kg (2 électro-aimants)
150 années
www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 26 1.4-23F
