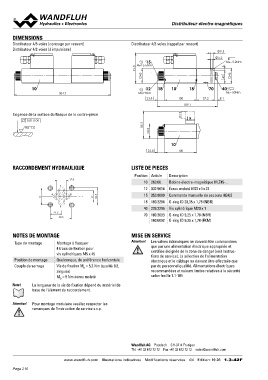

Page 216 - Softbound_Edition_19_fr

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

DIMENSIONS Distributeur 4/2-voies (rappel par ressort) 9.5
15
Distributeur 4/3-voies (centrage par ressort) 5.2
MD= 5.5Nm MD= 5.2Nm
Distributeur 4/2-voies (à impulsions)

94.5 40 6
45 46

10 12 18 10 18 70 40

304.7 MD= 9Nm 100 57.2 MD= 50Nm
189.1 8.1
Exigence de la surface du flasque de la contre-pièce 23.8

0.01/100 85.3
Ra 1.6 45

10

23.8 100

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

T 17.8 Position Article Description
A B 10 263.66.. Bobine électro-magnétique M.Z45-...
12 032.9614 Écrou moleté M22 x 1 x 22

31 15 253.8000 Commande manuelle de secours HB4,5
21
32.5 18 160.2204 O-ring ID 20,35 x 1,78 (NBR)

P 40 239.2206 Vis cylindrique M20 x 1

21.5 70 160.2093 O-ring ID 9,25 x 1,78 (NBR)
40.5 160.6092 O-ring ID 9,25 x 1,78 (FKM)

NOTES DE MONTAGE MISE EN SERVICE

Type de montage Montage à flasquer Attention! Les valves intrinsèques ne doivent être commandées
4 trous de fixation pour que par une alimentation électrique appropriée et
Position de montage vis cylindriques M5 x 45 certifiée éloignée de la zone de danger (voir Instruc-
Couple de serrage tions de service). La sélection de l'alimentation
Quelconque, de préférence horizontale électrique et le câblage ne doivent être effectués que
par du personnel qualifié. Alimentations électriques
Vis de fixation MD = 5,2 Nm (qualité 8.8, recommandées et valeurs limites relatives à la sécurité
zinguée) selon feuille 1.1-185
MD = 9 Nm écrou moleté

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Attention! Pour montage modulaire veuillez respecter les
remarques de l’instruction de service s.v.p.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 26 1.3-42F
