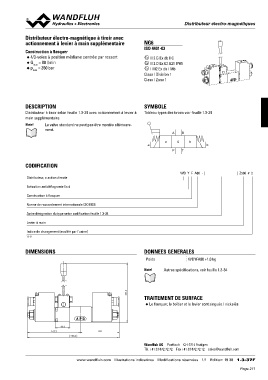

Page 211 - Softbound_Edition_19_fr

Distributeur électro-magnétique à tiroir avec DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
actionnement à levier à main supplémentaire
NG6
Construction à flasquer
◆ 4/3-voies à position médiane centrée par ressort ISO 4401-03
pQmmaaxx = 80 l/min
◆ = 350 bar x II 2 G Ex db IIC
◆ x II 2 D Ex tD A21 IP65
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION SYMBOLE

Distributeur à tiroir selon feuille 1.3-34 avec actionnement à levier à Tableau types des tiroirs voir feuille 1.3-34

main supplémentaire. AB
a 0b
Note! La valve standard ne peut pas être montée ultérieure- ab
ment.
PT

CODIFICATION WD Y F A06 - Z568 # 2

Distributeur, a action directe
Exécution antidéflagrante Ex d
Construction à flasquer
Norme de raccordement internationale ISO NG6
Autre désignation du type selon codification feuille 1.3-34
Levier à main
Indice de changement (modifié par l’usine)

1.3-37

DIMENSIONS DONNEES GENERALES

Poids WDYFA06 +1,0 kg

Note! Autres spécifications, voir feuille 1.3-34

256.5 TRAITEMENT DE SURFACE

◆ Le flasquer, le boîtier et le levier sont zingués / nickelés

44.4

167.3 123

290.3

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 1/1 Edition: 19 38 1.3-37F
