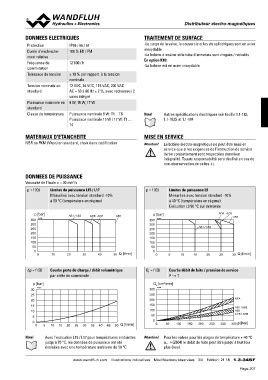

P. 207

DONNEES ELECTRIQUES                                                                   DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

Protection             IP65 / 66 / 67                               TRAITEMENT DE SURFACE
Durée d’enclenche-     100 % ED / FM
ment relative                                                       -Le corps de la valve, le couvercle et les vis cylindriques sont en acier
Fréquence de           12'000 / h                                   inoxydable
commutation                                                         -La bobine à insérer et le tube d'armature sont zingués / nickelés
Tolérance de tension   ± 10 % par rapport à la tension              En option K10:
                       nominale                                     -La bobine est en acier inoxydable
Tension nominale en    12 VDC, 24 VDC, 115 VAC, 230 VAC
standard               AC = 50 à 60 Hz ± 2 %, avec redresseur 2     Note!       Autres spécifications électriques voir feuille 1.1-183,
                       voies intégré                                            1.1-183S et 1.1-184
Puissance nominale en  9 W, 15 W, 17 W
standard
Classe de température  Puissance nominale 9 W: T1…T6
                       Puissance nominale 15 W / 17 W: T1…
                       T4

MATERIAUX D'ETANCHEITE                                              MISE EN SERVICE

NBR ou FKM (Viton) en standard, choix dans codification             Attention!  La bobine électro-magnétique ne peut être mise en
                                                                                service que si les exigences de l’instruction de service
                                                                                livrée conjointement sont respectées dans leur
                                                                                intégralité. Touute responsabilité sera décliné en cas de
                                                                                non-oberservation de celles-ci.

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q)   Limites de puissance L15 / L17                          p = f (Q)   Limites de puissance L9
            Mesurées avec tension standard -10%                                 Mesurées avec tension standard -10%
            à 50 °C (température en régime)                                     à 40 °C (température en régime)
                                                                                Exécution L9 90 °C sur demande

   p [bar]             AB1 / AB2   ADB ACB       AB3                   p [bar]                                                 ADB ACB
350 K4196                                                           350 K4197                                                                  AB3
300         10         20 30 40 50 Q [l/min]                        300         5
250                                                                 250                                  AB1 / AB2
200                                                                 200
150                                                                 150              10 15 20 25 30 Q [l/min]
100                                                                 100
 50                                                                  50

   0                                                                   0
     0                                                                   0

Δp = f (Q)  Courbe perte de charge / débit volumétrique             QL = f (Q)  Courbe débit de fuite / pression de service
            par arête de commande                                               P→T

 p [bar]                                                               QL [cm3/min]
                                                                    300 K4199
30 K4198
25                                                                  250
20                                                                  200 BEA
15
10                                                                  150
                                                                                                                                                                   AB1 / AB2
 5
 0                                                                  100 AB3
                                                                     50 ACB / ADB
    05
            10 15 20 25 30 35 40 45 50 Q [l/min]                           0    50 100 150 200 250 300 350 p [bar]
                                                                             0

Note!       Avec l'exécution L15 / L17 pour températures ambiantes  Attention!  Pour les valves pour les plages de température «-40 °C
            jusqu'à 70 °C, les données de puissance ont été                     à…» (Z604) le débit de fuite peut être jusqu'à huit fois
            évaluées avec une température ambiante de 50 °C                     plus élevé.

                       www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 18 1.3-34SF
