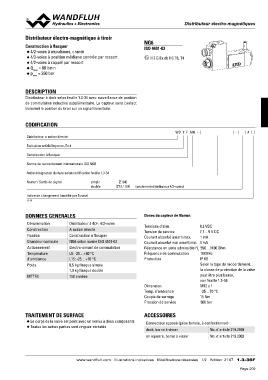

Distributeur électro-magnétique à tiroir DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
Construction à flasquer NG6
◆ 4/2-voies à impulsions, cranté
◆ 4/3-voies à position médiane centrée par ressort ISO 4401-03
◆ 4/2-voies à rappel par ressort
x II 2 G Ex db IIC T6, T4
◆ Qpmmaaxx = 80 l/min
◆ = 350 bar
DESCRIPTION
Distributeur à tiroir selon feuille 1.3-34 avec surveillance de position
de commutation inductive supplémentaire. Le capteur sans contact
transmet la position du tiroir sur un signal transitoire.
CODIFICATION
WD Y F A06 - -#
Distributeur, a action directe Z104
Z72 / 104 (seulement distributeur 4/2-voies)
Exécution antidéflagrante, Ex d
Construction à flasquer
Norme de raccordement internationale ISO NG6
Autre désignation du type selon codification feuille 1.3-34
Namur / Sortie de signal simple
double
Indice de changement (modifié par l’usine)
1.3-36
DONNEES GENERALES Dones du capteur de Namur:
Dénomination Distributeur à 4/2-, 4/3-voies Tensions d’alim. 8,2 VDC
Construction A action directe
Fixation Construction à flasquer Tension de service 7,7…9 V DC
Grandeur nominale NG6 selon norme ISO 4401-03
Actionnement Electro-aimant de commutation Courant absorbé amorti max. 1 mA
Température L9: -25…+40 °C
d’ambiance L15: -25…+70 °C Courant absorbé non amorti min. 4 mA
Poids 0,5 kg flasque simple
1,0 kg flasque double Résistance en série admissible Rv 550…1100 Ohm
MTTFd 150 années Fréquence de commutation 1000 Hz
Protection IP 68
Selon le type de raccordement,
la classe de protection de la valve
peut être plus basse,
voir feuille 1.2-59.
Dimension M12 x 1
Temp. d’ambiance -25…70 °C
Couple de serrage 15 Nm
Pression de service 500 bar
TRAITEMENT DE SURFACE ACCESSOIRES
◆ Le corps de la valve est peint avec un vernis à deux composants Connecteur opposé (prise female, à confectionner)
◆ Toutes les autres parties sont zingués-nickelés droit, borne à visser No. d'article 219.2978
en equerre, borne à visser No. d'article 219.3003
www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 21 07 1.3-36F
