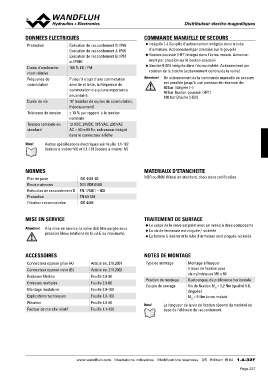

Distributeur électro-maWgWnéMtiqFAu0e6s

DONNEES ELECTRIQUES COMMANDE MANUELLE DE SECOURS

Protection Exécution de raccordement D: IP65 ◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube
Exécution de raccordement J: IP66 d’armature. Actionnement par pression sur la goupille
Durée d’enclenche- Exécution de raccordement G: IP67
ment relative et IP69K ◆ Bouton-poussoir (HF1) Intégré dans l’écrou moleté. Actionne-
Fréquence de 100 % ED / FM ment par pression sur le bouton-poussoir
commutation
Puisqu'il s'agit d'une commutation ◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
Durée de vie amortie et lente, la fréquence de rotation de la broche (actionnement continu de la valve)
Tolérance de tension commutation n'a qu'une importance
Tension nominale en secondaire. Attention! Un actionnement de la commande manuelle de secours
standard 107 (nombre de cycles de commutation, est possible jusqu’à une pression de réservoir de:
théoriquement) 40 bar Intégrée (–)
± 10 % par rapport à la tension 40 bar Bouton-poussoir (HF1)
nominale 100 bar Broche (HS1)
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-182
(bobine à insérer W) et 1.1-181 (bobine à insérer M)

NORMES ISO 4401-03 MATERIAUX D'ETANCHEITE
DIN VDE 0580
Plan de pose EN 175301 – 803 NBR ou FKM (Viton) en standard, choix dans codification
Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406
Protection
Filtration recommandée

MISE EN SERVICE TRAITEMENT DE SURFACE

Attention! A la mise en service, la valve doit être purgée sous ◆ Le corps de la valve est peint avec un vernis à deux composants
pression (deux rotations de la vis E au maximum).
◆ La vis de fermeture est zinguée / nickelée

◆ La bobine à insérer et le tube d'armature sont zingués-nickelés

ACCESSOIRES NOTES DE MONTAGE

Connecteur opposé grise (A) Article no. 219.2001 Type de montage Montage à flasquer
Connecteur opposé noire (B) Article no. 219.2002 5 trous de fixation pour
Embases filetées Feuille 2.9-30 Position de montage vis cylindriques M5 x 50
Embases multiples Feuille 2.9-60 Couple de serrage
Montage modulaire Feuille 2.9-100 Quelconque, de préférence horizontale
Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50 Vis de fixation MD = 5,2 Nm (qualité 8.8,
Facteur de marche relatif Feuille 1.1-430 zinguée)
MD = 5 Nm écrou moleté

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

www.wandfluh.com Illustrations indicatives Modifications réservées 3/5 Edition: 19 04 1.4-32F
