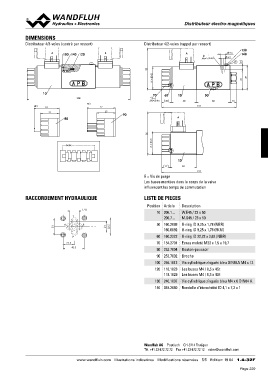

Distributeur électro-maWgWnéMtiqFAu0e6s
DIMENSIONS B Distributeur 4/2-voies (rappel par ressort) 9.5 130
5.2 140
Distributeur 4/3-voies (centré par ressort) A
MD=5.2Nm E
A 100 140 120
83 41 8
W = 45 49
10 208 70 60 10 50 13
HS1
HF1 51 MD=5Nm 20 50 68
37 80 151
57
37
90 A
86
M = 45
10
17 53
151
E = Vis de purge
Les buses montées dans le corps de la valve
influencent les temps de commutation
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
T 17.8 Position Article Description
A B
31 10 206.1... W.E45 / 23 x 50
21 206.7... M.S45 / 23 x 50
32.5
50 160.2093 O-ring ID 9,25 x 1,78 (NBR)
P 160.6092 O-ring ID 9,25 x 1,78 (FKM)
21.5 60 160.2222 O-ring ID 22,22 x 2,62 (NBR)
40.5
70 154.2701 Ecrou moleté M23 x 1,5 x 19,7
80 253.7004 Bouton-poussoir
90 253.7002 Broche
100 246.1012 Vis cylindrique zingués bleu DIN84A M4 x 12
120 118.1023 Les buses M4 / 0,5 x 4St
118.1029 Les buses M4 / 0,3 x 4St
130 246.1007 Vis cylindrique zingués bleu M4 x 6 DIN84 A
140 049.2040 Rondelle d’étanchéité ID 4,1 x 7,2 x 1
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 5/5 Edition: 19 04 1.4-32F
