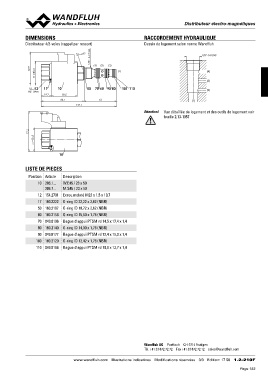

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
DIMENSIONS 7/8"-14UNF-2A RACCORDEMENT HYDRAULIQUE
Distributeur 4/2-voies (rappel par ressort) Dessin de logement selon norme Wandfluh
s27 7/8"-14 UNF
62.9 (4) (3) (2) (4)
W = 45 (3)
(1) (2)
(1)
12 17 10 50 70 60 90 80 100 110
Attention! Vue détaillée du logement et des outils de logement voir
MD= 5Nm 19.7 50.5 feuille 2.13-1057
84.1
63
147.1
77.2
M = 45
10
LISTE DE PIECES
Position Article Description
10
206.1... W.E45 / 23 x 50
12 206.7... M.S45 / 23 x 50
154.2701 Ecrou moleté M23 x 1,5 x 19,7
17 160.2222 O-ring ID 22,22 x 2,62 (NBR)
50 160.2187 O-ring ID 18,72 x 2,62 (NBR)
60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
70 049.8196 Bague d'appui PTSM rd 14,5 x 17,4 x 1,4
80 160.2140 O-ring ID 14,00 x 1,78 (NBR)
90 049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4
100 160.2120 O-ring ID 12,42 x 1,78 (NBR)
110 049.8166 Bague d'appui PTSM rd 10,8 x 13,7 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 50 1.2-210F
