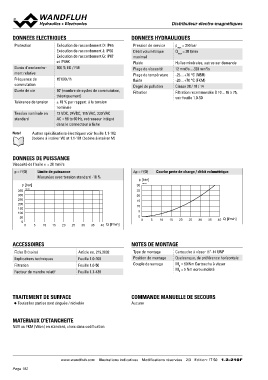

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Protection Exécution de raccordement D: IP65 Pression de service pmax = 350 bar
Exécution de raccordement J: IP66 Débit volumétrique Qmax = 38 l/min
Durée d’enclenche- Exécution de raccordement G: IP67 maximal
ment relative et IP69K Fluide Huiles minérales, autres sur demande
Fréquence de 100 % ED / FM Plage de viscosité 12 mm2/s…320 mm2/s
commutation Plage de température -25…+70 °C (NBR)
Durée de vie 15'000 / h fluide -20…+70 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
Tolérance de tension 107 (nombre de cycles de commutation, Filtration Filtration recommandée ß 10…16 ≥ 75,
théoriquement) voir feuille 1.0-50
Tension nominale en ± 10 % par rapport à la tension
standard nominale
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 to 60 Hz, redresseur intégré
dans le connecteur à fiche

Note! Autres spécifications électriques voir feuille 1.1-182
(bobine à insérer W) et 1.1-181 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limite de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique
Mesurées avec tension standard -10 %
p [bar]
p [bar] 30 K4171 10 15 20 25 30 35 40 Q [l/min]
350 K4170 25
300 20
250 15
200 10
150 5
100 0
50
05
0
05 10 15 20 25 30 35 40 Q [l/min]

ACCESSOIRES NOTES DE MONTAGE

Fiche B (noire) Article no. 219.2002 Type de montage Cartouche à visser 7⁄8“-14 UNF
Explications techniques Feuille 1.0-100 Position de montage Quelconque, de préférence horizontale
Filtration Feuille 1.0-50 Couple de serrage MD = 60 Nm Cartouche à visser
Facteur de marche relatif Feuille 1.1-430 MD = 5 Nm ecrou moleté

TRAITEMENT DE SURFACE COMMANDE MANUELLE DE SECOURS

◆ Toutes les parties sont zinguée / nickelée Aucune

MATERIAUX D'ETANCHEITE

NBR ou FKM (Viton) en standard, choix dans codification

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 50 1.2-210F
