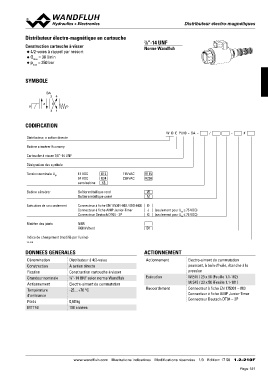

Page 181 - Softbound_Edition_19_fr

Distributeur électro-magnétique en cartouche DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

Construction cartouche à visser 7⁄8“-14 UNF
◆ 4/2-voies à rappel par ressort
Norme Wandfluh

◆ Qpmmaaxx = 38 l/min
◆ = 350 bar

SYMBOLE

BA
24

ab
ab

31

CODIFICATION W D E PU10 - BA - / -#

Distributeur, a action directe

Bobine a insérer Economy

Cartouche à visser 7/8“-14 UNF

Désignation des symbole

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
sans bobine X5

Bobine a insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Matière des joints
Connecteur à fiche AMP Junior-Timer J (seulement pour UN ≤ 75 VDC)
Connecteur Deutsch DT04 - 2P G (seulement pour UN ≤ 75 VDC)

NBR D1
FKM (Viton)

Indice de changement (modifié par l’usine)

1.2-210

DONNEES GENERALES ACTIONNEMENT

Dénomination Distributeur à 4/2-voies Actionnement Electro-aimant de commutation
Construction A action directe poussant, à bain d’huile, étanche à la
Fixation Construction cartouche à visser Exécution pression
Grandeur nominale 7⁄8“-14 UNF selon norme Wandfluh Raccordement
Actionnement Electro-aimant de commutation W.E45 / 23 x 50 (Feuille 1.1-182)
Température -25…+70 °C M.S45 / 23 x 50 (Feuille 1.1-181)
d’ambiance
Poids 0,68 kg Connecteur à fiche EN 175301 – 803
MTTFd 150 années Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 50 1.2-210F
