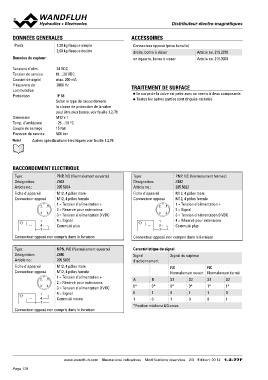

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
DONNEES GENERALES ACCESSOIRES
Poids 1,30 kg flasque simple Connecteur opposé (prise femelle)
2,60 kg flasque double droite, borne à visser
en équerre, borne à visser Article no. 219.2978
Données du capteur: Article no. 219.3003
Tensions d’alim. 24 VDC TRAITEMENT DE SURFACE
Tension de service 10…30 VDC
Courant de signal max. 200 mA ◆ Le corps de la valve est peint avec un vernis à deux composants
Fréquence de 2000 Hz
commutation ◆ Toutes les autres parties sont zingués-nickelés
Protection IP 68
Selon le type de raccordement,
Dimension la classe de protection de la valve
Temp. d’ambiance peut être plus basse, voir feuille 1.2-76
Couple de serrage M12 x 1
Pression de service -25…50 °C
15 Nm
500 bar
Note! Autres spécifications électriques voir feuille 1.2.76
RACCORDEMENT ELECTRIQUE
Type: PNP, NO (Normalement ouverte) Type: PNP, NC (Normalement fermée)
Désignation: Z603 Désignation: Z482
Article no.: 205.5024 Article no.: 205.5023
Fiche d'appareil Fiche d'appareil
Connecteur opposé M12, 4 pôles male Connecteur opposé M12, 4 pôles male
M12, 4 pôles female M12, 4 pôles female
21 1 = Tension d'alimentation + 21 1 = Tension d'alimentation +
2 = Réservé pour extensions 2 = Signal
34 3 = Tension d'alimentation 0 VDC 34 3 = Tension d'alimentation 0 VDC
4 = Signal 4 = Réservé pour extensions
1 Commuté plus 1 Commuté plus
4 2
3 3
Connecteur opposé non compris dans la livraison Connecteur opposé non compris dans la livraison
Type: NPN, NO (Normalement ouverte) Caractéristique du signal
Désignation: Z680
Article no.: 205.5026 Signal Signal du capteur
Fiche d'appareil d'actionnement
Connecteur opposé M12, 4 pôles male
M12, 4 pôles female NO NC
21 1 = Tension d'alimentation + Normalement ouvert Normalement fermé
2 = Réservé pour extensions S1 S2
34 3 = Tension d'alimentation 0 VDC A B S1 S2 1* 1*
4 = Signal 10
1 Commuté moins 0* 0* 0* 0* 01
4
3 0101
1010
Connecteur opposé non compris dans la livraison *Position médiane 4/3-voies
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 20 12 1.2-77F
