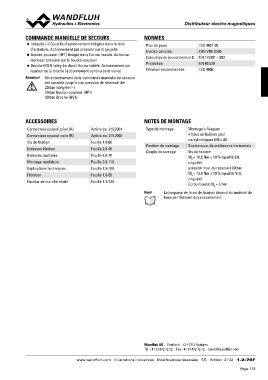

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

COMMANDE MANUELLE DE SECOURS NORMES ISO 4401-05
DIN VDE 0580
◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube Plan de pose EN 175301 – 803
d’armature. Actionnement par pression sur la goupille Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406
◆ Bouton-poussoir (HF1) Intégré dans l’écrou moleté. Actionne- Protection
ment par pression sur le bouton-poussoir Filtration recommandée

◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
rotation de la broche (actionnement continu de la valve)

Attention! Un actionnement de la commande manuelle de secours
est possible jusqu’à une pression de réservoir de:
20 bar Intégrée (–)
20 bar Bouton-poussoir (HF1)
80 bar Broche (HS1)

ACCESSOIRES NOTES DE MONTAGE

Connecteur opposé grise (A) Article no. 219.2001 Type de montage Montage à flasquer
Connecteur opposé noire (B) Article no. 219.2002 4 trous de fixation pour
Vis de fixation Feuille 1.0-60 Position de montage vis cylindriques M6 x 40
Embases filetées Feuille 2.9-40 Couple de serrage
Embases multiples Feuille 2.9-70 Quelconque, de préférence horizontale
Montage modulaire Feuille 2.9-110
Explications techniques Feuille 1.0-100 Vis de fixation
Filtration Feuille 1.0-50 MD = 10,5 Nm ± 10 % (qualité 8.8,
Facteur de marche relatif Feuille 1.1-430 zinguée)
pression max. du réservoir 80 bar
MD = 13,5 Nm ± 10 % (qualité 10.9,
zinguée)
Ecrou moleté MD = 5 Nm

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 5/5 Edition: 21 22 1.2-76F
