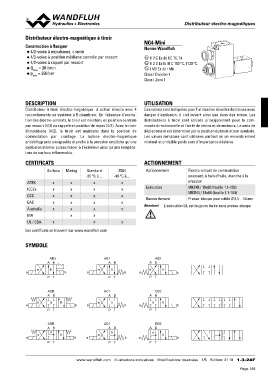

Distributeur électro-magnétique à tiroir DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
Construction à flasquer NG4-Mini
◆ 4/2-voies à impulsions, cranté
◆ 4/3-voies à position médiane centrée par ressort Norme Wandfluh
◆ 4/2-voies à rappel par ressort
pQmmaaxx = 30 l/min x II 2 G Ex db IIC T6, T4
◆ = 350 bar x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb
Class I Division 1
Class I Zone 1
DESCRIPTION UTILISATION
Distributeur à tiroir électro-magnétique à action directe avec 4 Ces valves sont indiquées pour l’utilisation dans les domaines avec
raccordements en système à 5 chambres. En l'absence d'excita- danger d’explosion, à ciel ouvert ainsi que dans des mines. Les
tion des électro-aimants, le tiroir est maintenu en position centrale distributeurs à tiroir sont utilisés principalement pour la com-
par ressort (4/3) ou rappelé en position de repos (4/2). Avec le tiroir mande directionnelle et l'arrêt de vérins et de moteurs. Le sens de
d'impulsions (4/2), le tiroir est maintenu dans la position de déplacement est déterminé par la position du tiroir et son symbole.
commutation par crantage. La bobine électro-magnétique Les valves miniature sont utilisées partout où un encombrement
antidéflagrante encapsulée étanche à la pression empêche qu'une minimal et un faible poids sont d'importance décisive.
explosion interne puisse forcer à l'extérieur ainsi qu'une tempéra-
ture de surface inflammable.
CERTIFICATS ACTIONNEMENT
Surface Mining Standard Z604 Actionnement Electro-aimant de commutation
-25 °C à… -40 °C à… poussant, à bain d’huile, étanche à la
ATEX x x Exécution pression
IECEx x x x x Raccordement
CCC x x x x MKY45 / 18x60 (feuille 1.1-183)
EAC x x x x MKU45 / 18x60 (feuille 1.1-184)
Australia x x x x
MA x x x Presse-étoupe pour câble Ø 6,5…14 mm
UL / CSA x x
x x Attention! L'exécution UL est toujours livrée sans presse-étoupe
Les certificats se trouvent sur www.wandfluh.com
SYMBOLE
AB3 AB1 AB2
AB AB AB
a b b ab a b
a ab a
b
PT
PT PT
ACB AC1 CB2
AB AB AB
a ob ba ab b ab b
a a
PT PT PT
ADB AD1 DB2
AB
AB AB
ab
a ob ba ab b a b
a
PT
PT PT
www.wandfluh.com Illustrations indicatives Modifications réservées 1/5 Edition: 21 18 1.3-24F
