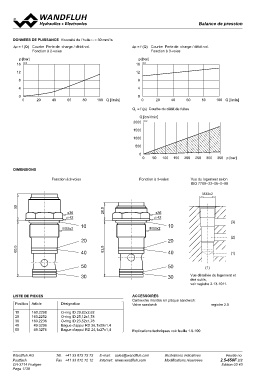

P. 1138
BBalaalnancecse de pression
DONNEES DE PUISSANCE Viscosité de l’huile υ = 30 mm2/s ∆p = f (Q) Courbe Perte de charge / débit vol. 100 Q [l/min]
∆p = f (Q) Courbe Perte de charge / débit vol. Fonction à 3-voies
Fonction à 2-voies p [bar]
16 K0211
p [bar]
16 K0210 12
12 8
8 4
4 0
0 20 40 60 80
0
0 20 40 60 80 100 Q [l/min]
QL = f (p) Courbe du débit de fuites
Q [cm3/min]
2000 K0212
1500
1000
500
0
0 50 100 150 200 250 300 350 p [bar]
DIMENSIONS
Fonction à 2-voies Fonction à 3-voies Vue du logement selon
ISO 7789–33–06–0–98
M33x2
(3)
(2)
(1)
(1)
Vue détaillée du logement et
des outils,
voir registre 2.13-1011.
LISTE DE PIECES Désignation ACCESSOIRES registre 2.5
Cartouche montée en plaque sandwich:
Position Article O-ring ID 29,82x2,62
O-ring ID 25,12x1,78 Valve sandwich
10 160.2298 O-ring ID 23,52x1,78
20 160.2252 Bague d’appui RD 26,1x29x1,4 Explications techniques voir feuille 1.0-100
30 160.2236 Bague d’appui RD 24,1x27x1,4
40 49.3296
50 49.3276
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-650F 2/2
CH-3714 Frutigen Edition 03 43
