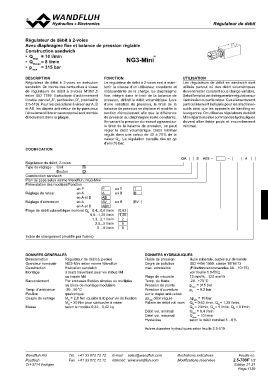

RRégéguulaltaetueursr de débit

Régulateur de débit à 2-voies

Avec diaphragme fixe et balance de pression réglable

Construction sandwich

• Qmax = 10 l/min ®
• QN max = 8 l/min
• pmax = 315 bar NG3-Mini

DESCRIPTION FONCTION UTILISATION
Régulateur de débit à 2-voies en exécution Le régulateur de débit à 2-voies sert à main- Les régulateurs de débit en sandwich sont
sandwich. On monte des cartouches à visser tenir la vitesse d’un utilisateur constante et utilisés partout où des débit volumétriques
de régulateurs de débit à 2-voies M18x1,5 indépendante de la charge. Le diaphragme doivent rester constant sous charge variable.
selon ISO 7789. Exécutions d’actionnement fixe, intégré dans le tiroir de la balance de Selon l’emploi, on distingue entre régulation sur
livrable: par clef „S“, par bouton „D“, (voir feuille pression, définit le débit volumétrique. Lors l’admission ou sur le retour. Ces éléments sont
2.5-510). Pour les exécutions à visser sur A, B d’une variation de pression, le tiroir de la particulièrement indiqués pour les machines-
et AB, les clapets anti-retour de by-pass pour balance de pression se déplace et modifie la outils ainsi que les appareils de handling en
l’écoulement libre en sens opposé sont montés section d’écoulement afin que la différence tous genres. On utilise les régulateurs de débit
directement dans la plaque. de pression au diaphragme reste constante. Mini-3 partout où les commandes hydrauliques
En variant la pression du ressort agissant sur doivent allier faible poids et encombrement
CODIFICATION le tiroir de la balance de pression, on peut minimal.
régler le débit volumétrique. Débit minimal
régulé dans une valeur de 40 à 70 % de la
valeur QN. La régulation travaille dès un ∆p
d’env.10 bar.

QA S A03 - - #

Régulateur de débit, 2-voies

Type de réglage Clef S

Bouton D

Construction sandwich

Plan de pose selon norme Wandfluh, NG3-Mini

Présentation des modèles/Fonction

en P P en T T
B
Réglage de retour en A A en B
BV
en A et B AB

Réglage d’admission en A AV en B

en A et B ABV

Plage de débit volumétrique nominal QN 0,4...0,6 l/min 0,63
0,8...1,25 l/min 1,25

1,3...2,1 l/min 2

2,5...5 l/min 5

5 ...8 l/min 8

Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit à 2-voies Fluide de pression Huile minérale, autres sur demande

Grandeur nominale NG3-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999, classe 18/16/13

Construction Exécution sandwich max. admissible (Filtration recommandée ß6…10≥75)

Montage 3 tours traversant pour vis imbus M4 voir feuille 1.0-50/2

ou tirants M4 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées simples ou multiples Temp. du fluide -20...+70 °C

ou blocs de montage modulaire Pression de pointe pmax = 315 bar
Pression d’ouverture pö = 0,2 bar
Temp. d’ambiance -20...50 °C sur le clapet anti-retour

Position quelconque

Couple de serrage MD = 2,8 Nm (qualité 8.8) pour vis de fixation ∆pmin débit régulé ∆pmin = 10 bar
Masse MD = 30 Nm pour cartouche à visser Paliers de débit vol. nom. QN = 0,63 l/min, QN = 1,25 l/min,
selon le modèle 0,32…0,42 kg QN = 2 l/min, QN = 5 l/min, QN = 8 l/min
Débit vol. minimal Qmin = 0,4 l/min
Débit vol. maximal Qmax = 10 l/min
Hystérèse selon le débit nominal 3…8 %

Autres données hydrauliques selon feuille 2.5-510.

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-700F 1/2
CH-3714 Frutigen Edition 21 31
