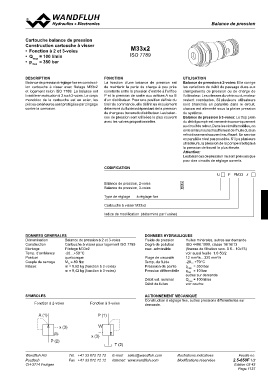

BBalaalnancecse de pression

Cartouche balance de pression M33x2
Construction cartouche à visser
• Fonction à 2 et 3-voies ISO 7789
• Qmax = 100 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Balance de pression à réglage fixe en construct- La fonction d’une balance de pression est Balance de pression à 2-voies: Elle corrige
ion cartouche à visser avec filetage M33x2 de maintenir la perte de charge à peu près les variations du débit de passage dues aux
et logement selon ISO 7789. La balance est constante entre la pression d’entrée à l’orifice changements de pression ou de charge de
livrable en exécution à 2 ou à 3-voies. Le corps P et la pression de sortie aux orifices A ou B l’utilisateur. Les vitesses du vérin ou du moteur
monobloc de la cartouche est en acier, les d’un distributeur. Pour une position définie du restent constantes. Si plusieurs utilisateurs
pièces extérieures sont protégées par zingage tiroir de commande, elle définit un écoulement sont branchés en parallèle dans le circuit,
contre la corrosion. déterminé du fluide indépendant de la pression chacun est alimenté sous la pleine pression
de charge au travers du distributeur. Les balan- du système.
ces de pression sont utilisées le plus souvent Balance de pression à 3-voies: Le trop plein
avec les valves proportionnelles. du débit pompé est ramené économiquement
au circuit de retour. Dans les circuits mobiles, on
CODIFICATION évite ainsi un suréchauffement de l’huile du à un
refroidissement souvent insuffisant. Un service
en parallèle n’est pas possible. S’il y a plusieurs
utlisateurs, la pression de la pompe s’adapte à
la pression de travail la plus élevée.
Attention:
Les balances de pression ne sont prévues que
pour des circuits de réglage ouverts.

U F PM33 #

Balance de pression, 2-voies Z
Balance de pression, 3-voies D

Type de réglage à réglage fixe

Cartouche à visser M33x2

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Balance de pression à 2 et 3-voies Fluide de pression Huiles minérales, autres sur demande

Construction Cartouche à visser pour logement ISO 7789 Degré de pollution ISO 4406:1999, classe 18/16/13

Montage Filetage M33x2 max. admissible (finesse de filtration recc. ß 6…10≥75)

Temp. d’ambiance -20…+50 °C voir aussi feuille 1.0-50/2

Position quelconque Plage de viscosité 12 mm2/s…320 mm2/s

Couple de serrage MD = 80 Nm Temp. du fluide -20…+70 °C
Masse: m = 0,52 kg (fonction à 2-voies)
Presssion de pointe pmax = 350 bar
m = 0,42 kg (fonction à 3-voies) Pression différentielle pDiff. = 10 bar
autres sur demande

Débit vol. nominal Qmax = 100 l/min
Débit de fuites voir courbe

SYMBOLES Fonction à 3-voies ACTIONNEMENT MECANIQUE
Fonction à 2-voies Construction à réglage fixe, autres pressions différentielles sur
demande.

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-650F 1/2
CH-3714 Frutigen Edition 03 43
