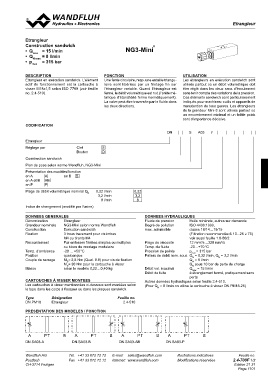

Etrangleur NG3-Mini®
Construction sandwich
• Qmax = 15 l/min
• QN max = 8 l/min
• pmax = 315 bar
DESCRIPTION FONCTION UTILISATION
Etrangleur en exécution sandwich. L’élément Une fente circulaire, resp. une entaille triangu- Les étrangleurs en exécution sandwich sont
actif de fonctionnement est la cartouche à laire sont libérées par un filetage fin sur utilisés partout où un débit volumétrique doit
visser M18x1,5 selon ISO 7789 (voir feuille l’étrangleur variable. Quand l’étrangleur est être réglé dans les deux sens d’écoulement
no. 2.4-510). fermé, le débit volumétrique est nul; (l’arête mé- sans tenir compte des variations de la pression.
tallique d’étanchéité ferme hermétiquement). Ces éléments sandwich sont particulièrement
La valve peut être traversée par le fluide dans indiqués pour machines- outils et appareils de
les deux directions. manutention de tous genres. Les étrangleurs
de la grandeur Mini-3 sont utilisés partout où
CODIFICATION un encombrement minimal et un faible poids
sont d’importance décisive.
DN
S A03 #
Etrangleur
Réglage par Clef S
Bouton D
Construction sandwich
Plan de pose selon norme Wandfluh, NG3-Mini
Présentation des modèles/fonction
en A A en B B
en A et B AB
en P P
Plage de débit volumétrique nominal QN 0,32 l/min 0,32
3,2 l/min 3,2
8 l/min 8
Indice de changement (modifié par l’usine)
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Etrangleur Fluide de pression Huile minérale, autres sur demande
Grandeur nominale NG3-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999,
Construction Exécution sandwich max. admissible classe 18/14…19/15
Fixation 3 trous traversant pour vis imbus (Filtration recommandée ß 10...25 ≥ 75)
M4 ou tirants M4 voir aussi feuille 1.0-50/2
Raccordement Par embases filetées simples ou multiples Plage de viscosité 12 mm2/s…320 mm2/s
ou blocs de montage modulaire Temp. du fluide -20…+70 °C
Temp. d’ambiance -20 ... +50 °C Pression de pointe pmax = 315 bar
Position quelconque Paliers de débit nom. sous QN = 0,32 l/min, QN = 3,2 l/min
Couple de serrage MD= 2,8 Nm (Qual. 8.8) pour vis de fixation QN = 8 l/min
Masse MD= 30 Nm pour la cartouche à visser QN sous 10 bar de perte de charge
selon le modèle 0,22…0,40 kg Débit vol. maximal Qmax = 15 l/min
Débit de fuite à étranglement fermé, pratiquement sans
CARTOUCHES À VISSER MONTEES perte
Les cartouches à visser mentionnées ci-dessous sont montées selon
Autres données hydrauliques selon feuille 2.4-510.
le type dans les corps à flasquer ou dans les plaques sandwich.
(Pour QN = 8 l/min on utilise la cartouche à visser DN.PM18-25)
Type Désignation Feuille no.
DN.PM18 Etrangleur 2.4-510
PRESENTATION DES MODELES / FONCTION
A PT BA PT BA PT BA PT BA PT B
DN.SA03-A DN.SA03-B DN.SA03-AB DN.SA03-P Feuille no.
2.4-700F 1/2
