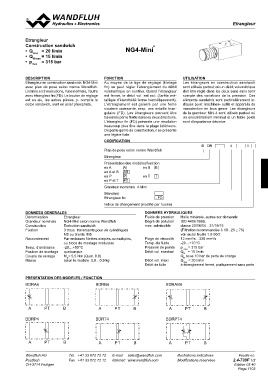

Etrangleur ®
Construction sandwich
• Qmax = 20 l/min NG4-Mini
• QN max = 15 l/min
• pmax = 315 bar
DESCRIPTION fONCTION UTILISATION
Etrangleur en construction sandwich NG4-Mini Au moyen de la tige de réglage (filetage Les étrangeurs en construction sandwich
avec plan de pose selon norme Wandfluh. fin) on peut régler l’étranglement du débit sont utilisés partout où un débit volumétrique
Livrable en 2 exécutions, l’une normale, l’autre volumétrique en continu. Quand l’étrangleur doit être réglé dans les deux sens sans tenir
avec étrangleur fin (FD). Le bouton de réglage est fermé, le débit vol. est nul; (l’arête mé- compte des variations de la pression. Ces
est en alu, les autres pièces, y- compris le tallique d’étanchéité ferme hermétiquement). éléments sandwich sont particulièrement in-
corps sandwich, sont en acier phosphaté. L’étranglement est généré par une fente diqués pour: machines- outils et appareils de
ciculaire croissante, resp. une entaille trian- manutention en tous genre. Les étrangleurs
gulaire (FD). Les étrangleurs peuvent être de la grandeur Mini-4 sont utilisés partout où
traversés par le fluide dans les deux directions. un encombrement minimal et un faible poids
L’étrangleur fin (FD) présente une résolution sont d’importance décisive.
beaucoup plus fine dans la plage inférieure.
De par le genre de construction, il se présente
une légère fuite.
CODIfICATION
B DR 4#
Plan de pose selon norme Wandfluh
Etrangleur
Présentation des modèles/fonction
en A A en B B
en A et B AB
en P P en T T
en P et T PT
Grandeur nominale 4-Mini
Standard - FD
Etrangleur fin
Indice de changement (modifié par l’usine)
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Etrangleur Fluide de pression Huile minérale, autres sur demande
Grandeur nominale NG4-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999,
Construction Exécution sandwich max. admissible classe 20/18/14…21/19/15
Fixation 3 trous traversants pour vis cylindriques (Filtration recommandée ß 10...25 ≥ 75)
M5 ou tirants M5 voir aussi feuille 1.0-50/2
Raccordement Par embases filetées simples ou multiples, Plage de viscosité 12 mm2/s…320 mm2/s
ou blocs de montage modulaire Temp. du fluide -20…+70 °C
Temp. d’ambiance -20…+50 °C Pression de pointe p max = 315 bar
Débit vol. nominal QN = 15 l/min
Position de montage quelconque QN sous 10 bar de perte de charge
Débit vol. maxi Qmax = 20 l/min
Couple de serrage MD= 5,5 Nm (Qual. 8.8) Débit de fuite à étranglement fermé, pratiquement sans perte
Masse selon le modèle 0,8…0,9 kg
PRESENTATION DES MODELES / fONCTION
BDRA4 BDRB4 BDRAB4
A PT B A PT B A PT B
BDRP4 BDRT4 BDRPT4
A PT B A PT B A PT B
