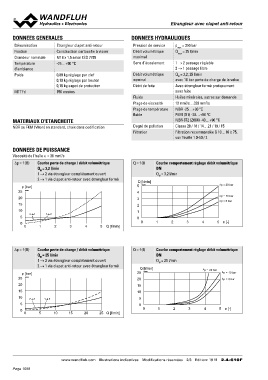

P. 1098
Etrangleur avec clapet aEntrtai-nregtloeuurr
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Etrangleur clapet anti-retour Pression de service pmax = 350 bar
Fixation Construction cartouche à visser Débit volumétrique Qmax = 25 l/min
Grandeur nominale M18 x 1,5 selon ISO 7789 maximal
Température -25…+90 °C Sens d’écoulement 1 → 2 passage réglable
d’ambiance 2 → 1 passage libre
Poids 0,09 kg réglage par clef Débit volumétrique QN = 3,2; 25 l/min
0,10 kg réglage par bouton nominal avec 10 bar perte de charge de la valve
MTTFd 0,16 kg capot de protection Débit de fuite Avec étrangleur fermé pratiquement
150 années sans fuite
Fluide Huiles minérales, autres sur demande
MATERIAUX D'ETANCHEITE Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température NBR -25…+90 °C
NBR ou FKM (Viton) en standard, choix dans codification fluide FKM (D1) -20…+90 °C
NBR 872 (Z604) -40…+90 °C
Degré de pollution Classe 20 / 18 / 14…21 / 19 / 15
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50 / 2
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
∆p = f (Q) Courbe perte de charge / débit volumétrique Q = f (I) Courbe comportement réglage débit volumétrique
QN = 3,2 l/min DN
1 → 2 via étrangleur complètement ouvert Q [l/min] QN = 3,2 l/min
2 → 1 via clapet anti-retour avec étrangleur fermé 5 K0004
4 ∆p = 20 bar
p [bar] 3
25 K0003 2 ∆p = 10 bar
1 ∆p = 5 bar
20 0
1 2 3 4 5 n [-]
15 0
10 12
21
5
0
0 1 2 3 4 5 Q [l/min]
∆p = f (Q) Courbe perte de charge / débit volumétrique Q = f (I) Courbe comportement réglage débit volumétrique
QN = 25 l/min DN
1 → 2 via étrangleur complètement ouvert QN = 25 l/min
2 → 1 via clapet anti-retour avec étrangleur fermé
Q [l/min] ∆p = 20 bar ∆p = 10 bar
p [bar] 25 K0002
25 K0001
20 ∆p = 5 bar
20 15
15 10
10 2 1 12 5
5
0
0 0 5 10 15 20 25 Q [l/min] 0 1 2 3 4 5 n [-]
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 11 2.4-610F
