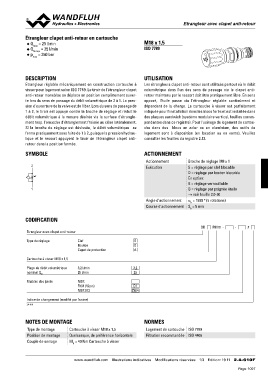

Etrangleur avec clapet aEntrtai-nregtloeuurr

Etrangleur clapet anti-retour en cartouche M18 x 1,5
QpQmmNaamxxa==x =3255205l/bml/amirnin
◆ ISO 7789
◆
◆

DESCRIPTION UTILISATION

Etrangleur réglable mécaniquement en construction cartouche à Les étrangleurs clapet anti-retour sont utilitsés partout où le débit
visser pour logement selon ISO 7789. Le tiroir de l'étrangleur clapet volumétrique dans l'un des sens de passage via le clapet anti-
anti-retour monobloc se déplace en position complètement ouver- retour maintenu par le ressort doit être pratiquement libre. En sens
te lors du sens de passage du débit volumétrique de 2 à 1. La pres- opposé, l'huile passe via l'étrangleur réglable continûment et
sion d'ouverture de la valve est de 1 bar. Lors du sens de passage de dépendant de la charge. La cartouche à visser est parfaitement
1 à 2, le tiroir est appuyé contre la broche de réglage et réduit le indiquée pour l'installation dans les blocs forés et est installée dans
débit volumétrique à la mesure désirée via la surface d'étrangle- des plaques sandwich (système modulaire vertical, feuilles corres-
ment resp. l'encoche d'étranglement fraisée au cône latéralement. pondantes dans ce registre). Pour l'usinage du logement de cartou-
Si la broche de réglage est dévissée, le débit volumétrique se che dans des blocs en acier ou en aluminium, des outils de
ferme pratiquement sans fuite de 1 à 2, puisque la pression hydrau- logement sont à disposition (en location ou en vente). Veuillez
lique et le ressort appuyent le tiroir de l'étrangleur clapet anti- consulter les feuilles du registre 2.13.
retour dans la position fermée.
ACTIONNEMENT Broche de réglage M8 x 1
SYMBOLE
Actionnement S = réglage par clef blocable
2 Exécution D = réglage par bouton blocable
En option:
1 Angle d’actionnement K = réglage verrouillable
Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

DR PM18 - - #

Etrangleur avec clapet anti-retour

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M18 x 1,5 3,2
25
Plage de débit volumétrique 3,2 l/min
nominal QN 25 l/min D1
Z604
Matière des joints NBR
FKM (Viton)
NBR 872

Indice de changement (modifié par l’usine)

2.4-610

NOTES DE MONTAGE NORMES

Type de montage Cartouche à visser M18 x 1,5 Logement de cartouche ISO 7789
Position de montage Quelconque, de préférence horizontale Filtration recommandée ISO 4406
Couple de serrage MD = 40 Nm Cartouche à visser

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 11 2.4-610F
