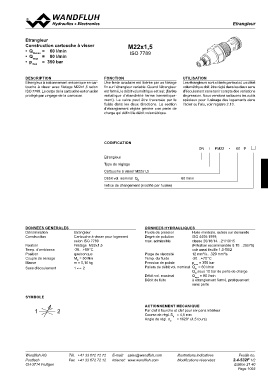

Etrangleur M22x1,5
Construction cartouche à visser
• QN max = 60 l/min ISO 7789
• Qmax = 80 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Etrangleur à actionnement mécanique en car- Une fente circulaire est libérée par un filetage Les étrangleurs sont utilisés partout où un débit
touche à visser avec filetage M22x1,5 selon fin sur l’étrangleur variable. Quand l’étrangleur volumétrique doit être réglé dans les deux sens
ISO 7789. Le corps de la cartouche est en acier est fermé, le débit volumétrique est nul; (l’arête d’écoulement sans tenir compte des variations
protégé par zingage de la corrosion. métallique d’étanchéité ferme hermétique- de pression. Nous vendons ou louons les outils
ment). La valve peut être traversée par le spéciaux pour l’usinage des logements dans
fluide dans les deux directions. La section l’acier ou l’alu, voir registre 2.13.
d’étranglement réglée génère une perte de
charge qui définit le débit volumétrique.

CODIFICATION DN I PM22 - 60 #
60 l/min
Etrangleur
Type de réglage
Cartouche à visser M22x1,5
Débit vol. nominal QN
Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination
Construction Etrangleur Fluide de pression Huile minérale, autres sur demande
Cartouche à visser pour logement
Fixation selon ISO 7789 Degré de pollution ISO 4406:1999,
Temp. d’ambiance Filetage M22x1,5
Position -20…+50 °C max. admissible classe 20/18/14…21/19/15
Couple de serrage quelconque
Masse MD = 50 Nm (Filtration recommandée ß 10…25≥75)
m = 0,16 kg
Sens d’écoulement voir aussi feuille 1.0-50/2
1↔2
Plage de viscosité 12 mm2/s…320 mm2/s

Temp. du fluide -20…+70 °C

Pression de pointe pmax = 350 bar

Paliers de débit vol. nominal QN = 60 l/min
QN sous 10 bar de perte de charge
Débit vol. maximal Qmax = 80 l/min

Débit de fuite à étranglement fermé, pratiquement

sans perte

SYMBOLE 2 ACTIONNEMENT MECANIQUE
Par clef à fourche et clef pour six-pans intérieur
1
Course de régl. Sb = 4,5 mm
Angle de régl. αb = 1620° (4,5 tours)

Wandfluh AG s4 Ø 18 Illustrations indicatives Feuille no.
Postfach Modifications réservées 2.4-532F 1/2
CH-3714 Frutigen Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Edition 21 40
Fax +41 33 672 72 12 Internet: www.wandfluh.com
