Proportional-Schieberventil (integrierte Elektronik u. LVDT)
Beschreibung

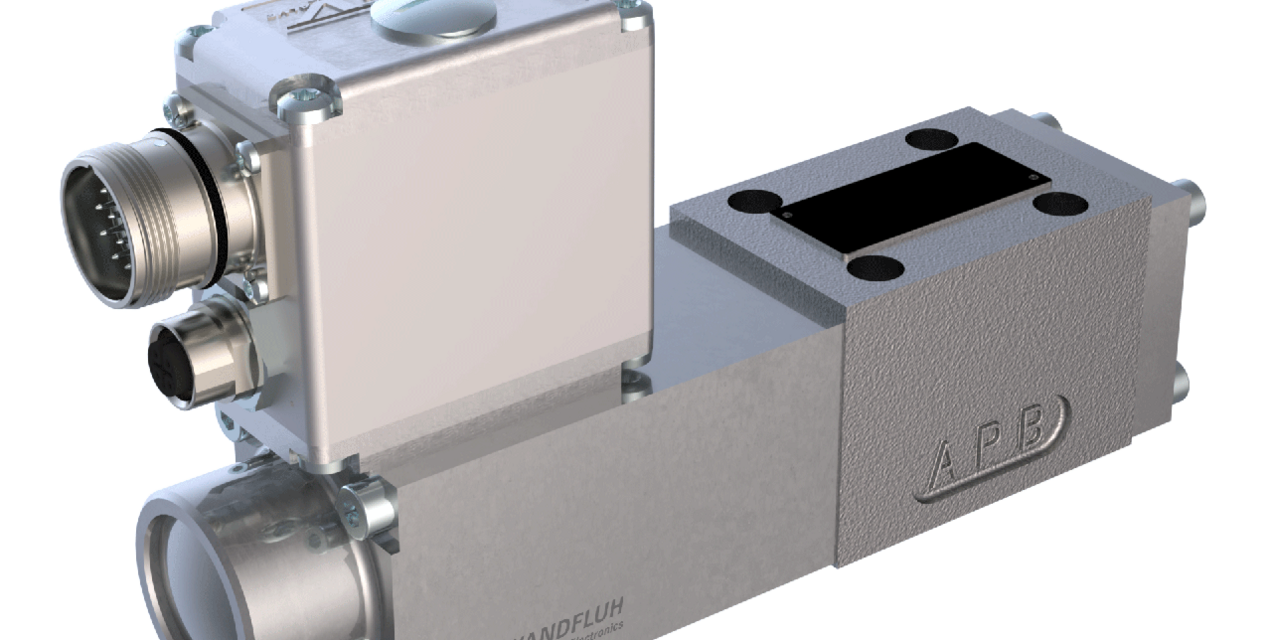

Direktgesteuertes Proportional-Wegeventil mit integrierter Verstärkerelektronik und Kolbenlageregelung in Flanschbauart NG6 nach ISO 4401-03/7790 mit 4 Anschlüssen. Das Ventil verfügt über eine integrierte Lageregelung des Ventilkolbens. Dies gewährleistet minimale Hysterese und verbesserte dynamische Eigenschaften. Mit Schutzart IP67 der Elektronik eignen sich diese Ventile für raue Umgebungsbedingungen. Das Kolbenventil ist nach dem 5-Kammern-Prinzip konstruiert. Die Verstellung des Volumenstroms erfolgt durch Wandfluh-Proportionalmagnete (VDE-Norm 0580). Geringe Druckverluste durch optimierte Volumenstromkanäle und genaue Kolbenpassung. Der Kolben ist aus gehärtetem Stahl. Der Ventilkörper aus hochwertigem Hydraulikguss ist mit Zweikomponentenlack gespritzt. Die Magnete sind verzinkt und das Elektronikgehäuse ist aus Aluminium.
Anwendung
Proportional-Wegeventile mit integrierter Elektronik eignen sich hervorragend für anspruchsvolle Aufgaben dank hoher Auflösung, grossem Volumenstrom, minimaler Hysterese und sehr guten dynamischen Eigenschaften. Sie finden überall dort Anwendung, wo geringe Serienstreuung, einfache Installation, komfortable Bedienung und höchste Präzision von grosser Bedeutung sind. Der integrierte Regler entlastet die Maschinensteuerung und betreibt die Achse (Position, Winkel, Druck, usw.) im geschlossenen Regelkreis. Die Anwendungen liegen sowohl in der Industrie- wie auch in der Mobilhydraulik zur weichen und kontrollierten Steuerung von hydraulischen Antrieben. Einige Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst- und Erdbearbeitungsmaschinen, Werkzeug- und Papierproduktionsmaschinen bei Positionsregelungen, Robotik und Lüfterregelungen.
Kernfakten
Proportional-Wegeventil
- Integrierte Verstärker- oder Reglerelektronik
- Integrierte Kolbenlageregelung mit LVDT
- Direktgesteuert, nicht lastkompensiert
- Qmax = 27 l/min
- QN max = 20 l/min
- pmax = 350 bar
