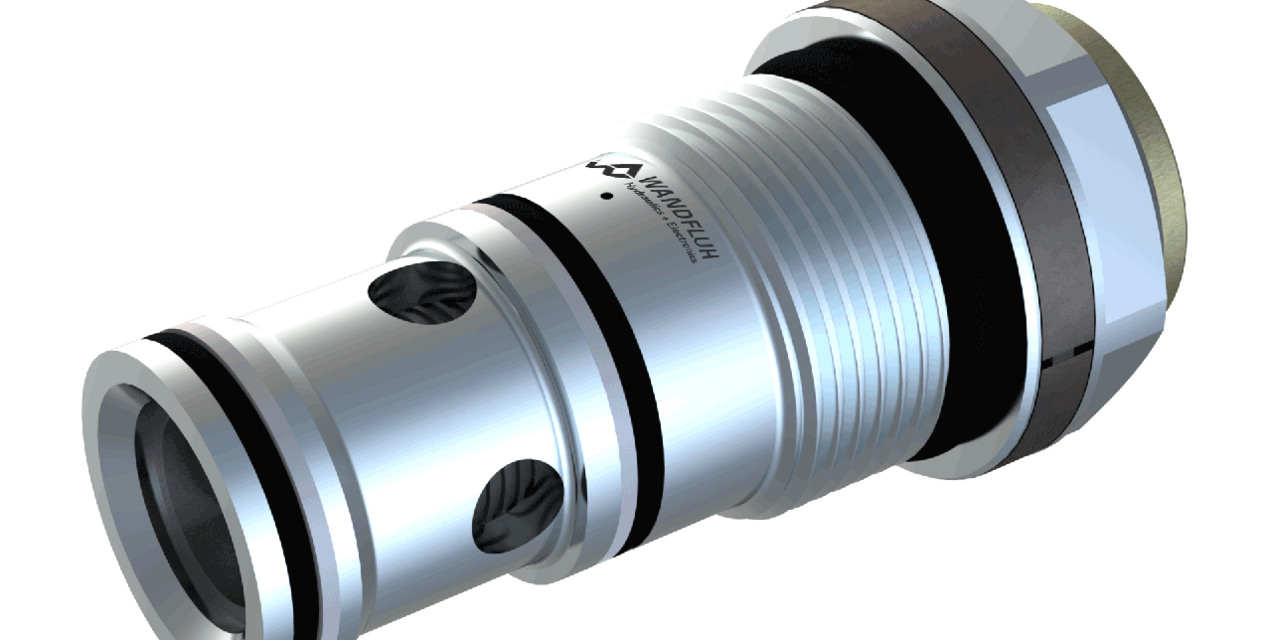

Druckwaagepatrone
Beschreibung
Fest eingestelltes Druckwaageventil in Schraubpatronenbauart für Senkung nach ISO 7789. Aufgabe der Druckwaage ist es, das Druckgefälle über eine Drosselstelle (z.B. Steuerkante eines Wegeventils) nahezu konstant zu halten. Sie sorgt dafür, dass bei einer bestimmten Stellung des Steuerkolbens eine bestimmte, vom Lastdruck unabhängige Ölmenge durch das Schieberventil fliesst. Druckwaagen werden meist in Verbindung mit Proportionalventilen verwendet.
Anwendung
2-Wege-Druckwaageventil: Volumenstromänderungen infolge von Druck- oder Laständerungen am Verbraucher werden korrigiert. Zylinder- oder Motorengeschwindigkeiten bleiben konstant. Sind mehrere Verbraucher parallel in Betrieb, steht jedem der volle Systemdruck zur Verfügung. 3-Wege-Druckwaageventil: Überschüssiger Pumpenförderstrom wird dem Rücklaufsystem zugeführt. Vorallem im Mobilbereich, wo die nötigen Kühlflächen fehlen, wird dadurch ein Überhitzen des Hydrauliksystems vermieden. Ein Parallelbetrieb ist nicht möglich. Bei mehreren Verbrauchern richtet sich der Pumpendruck nach dem höchsten Arbeitsdruck. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Druckwaagepatrone
- 2- und 3-Wege Funktion
- Qmax = 100 l/min
- pmax = 350 bar
