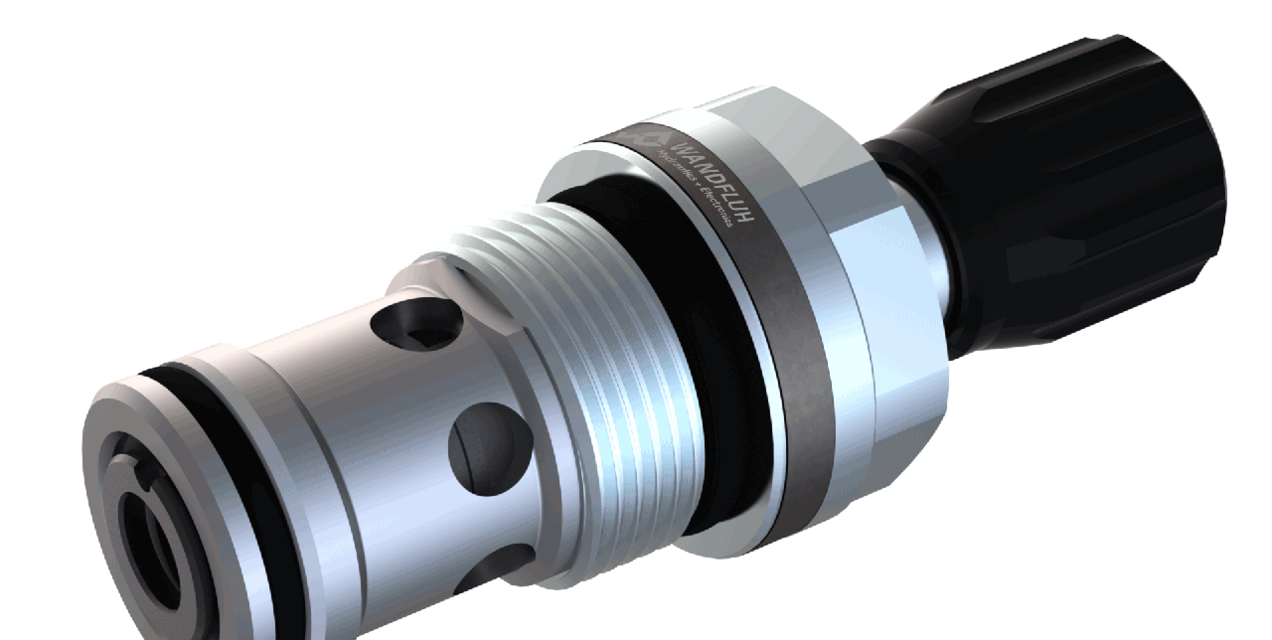

2-Wege-Stromregelpatrone
Beschreibung
2-Wege-Stromregelventil in Schraubpatronenbauart für Senkung nach ISO 7789. Das Ventil dient dazu, die Geschwindigkeit eines Verbrauchers lastunabhängig konstant zu halten. Der verstellbare Drosselkolben bestimmt den Volumenstrom. Bei Druckänderung verschiebt sich der Druckwaagekolben und verändert den Durchflussquerschnitt so, dass die Druckdifferenz an dem Drosselkolben konstant gehalten wird.
Anwendung
In allen Hydrauliksystemen, in denen der Volumenstrom in einer Durchflussrichtung bei schwankender Belastung konstant gehalten werden muss. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
2-Wege-Stromregelpatrone
- Qmax = 80 l/min
- QN max = 70 l/min
- pmax = 350 bar
