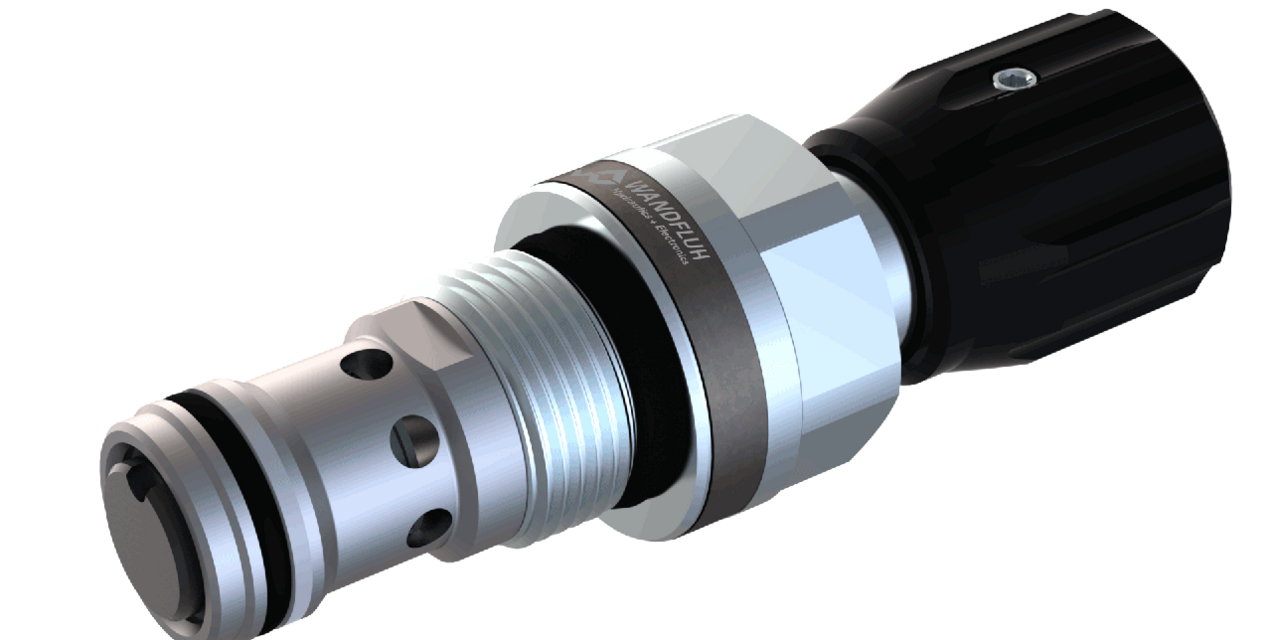

2-Wege-Stromregelpatrone
Beschreibung
Lastkompensiertes 2-Wege-Stromregelventil in Schraubpatronenbauart für Senkung nach ISO 7789. Vom Eingang (1) strömt das Medium über den Regel- und Drosselkolben zum geregelten Ausgang (2). Der Regelkolben hält die Druckdifferenz über die Drosselstellel konstant, so dass immer der gleiche eingestellte Volumenstrom am Anschluss 2 austritt. Die Volumenstromänderung erfolgt über eine Verstellspindel.
Anwendung
Stromregelventile werden für Geschwindigkeitssteuerungen eingesetzt, bei der derVolumenstrom unabhängig von Eingangs- und Ausgangsdruck konstant gehalten werden muss. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
2-Wege-Stromregelpatrone
- Qmax = 48 l/min
- QN max = 40 l/min
- pmax = 350 bar
