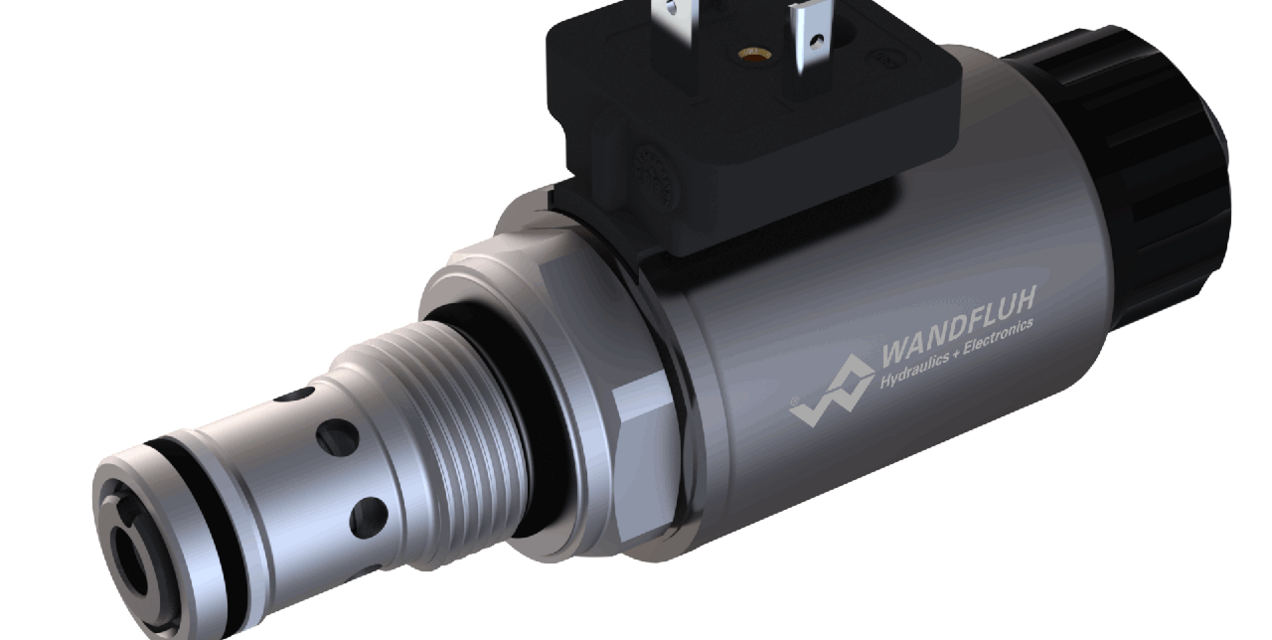

Proportional 2-Wege Stromregelpatrone (Steckspule)
Beschreibung
Direktgesteuertes, lastkompensiertes Proportional-Stromregelventil in Schraubpatronenbauart für Senkung nach ISO 7789. Bei stromlosem Magnet wird der Steuerkolben durch eine Feder in geschlossener (QN) oder offenen (QO) Stellung gehalten. Auf die Änderung des elektrischen Stromes erfolgt eine proportionale Volumenstromänderung. Vom Eingang (1) strömt das Medium über einen Drossel- und einen Regelkolben zum geregelten Ausgang (2). Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).
Anwendung
Proportional-Stromregelventile sind für die präzise Geschwindigkeitssteuerung geeignet, bei der der Verbraucherstrom unabhängig von Eingangs- und Ausgangsdruck konstant gehalten werden muss. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Proportional-2-Wege-Stromregelpatrone
- direktgesteuert
- Qmax = 25 l/min
- QN max = 25 l/min
- pmax = 350 bar
