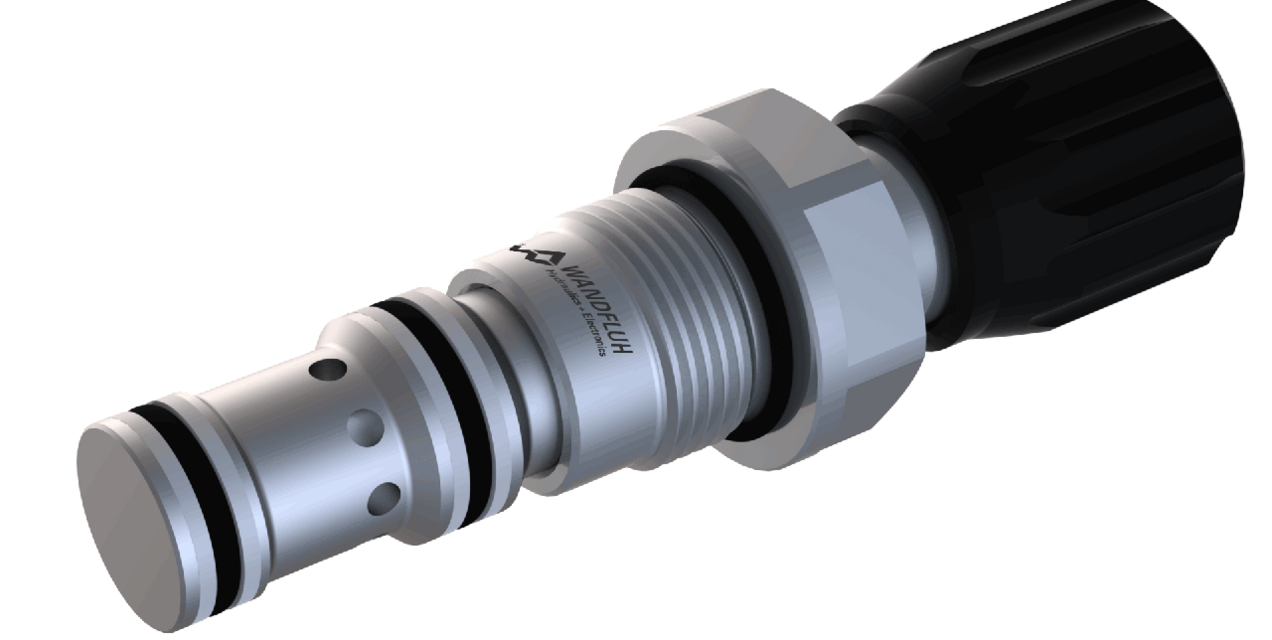

Druckfolgeventilpatrone vorgesteuert
Beschreibung
Vorgesteuertes Druckfolgeventil in Schraubpatronenbauart mit Gewinde M22x1,5 für Senkung nach ISO 7789. Lieferbar ist das Ventil in 2 verschiedenen Verstellarten: Schlüsselverstellung „S“ und Drehknopfverstellung „D“, beide arretierbar sowie in abschliessbarer Version „K“. Zur Schlüsselverstellung „S“ ist zusätzlich eine Abdeckhaube lieferbar, siehe Datenblatt 2.0-50. Standardmässig sind 3 Druckstufen verfügbar: 63, 160 und 350 bar. Der Patronenkörper aus Stahl ist verzinkt und dadurch rostgeschützt.
Anwendung
Zur Folgesteuerung von Arbeitsabläufen, bei denen bei Erreichen eines bestimmten Druckes Verbraucher zugeschaltet werden sollen. Als Druckbegrenzungsventil in Steuerungen, bei denen ein Staudruck in der Sekundärleitung keinen Einfluss auf die Druckeinstellung haben darf. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken und wird in Sandwichplatten (Höhenverkettung) der Wandfluh-Hydraulik NG4, NG6 und NG10 als Funktionsteil eingebaut. (Bitte separate Datenblätter in Register 2.1 beachten). Zur Fabrikation der Patronen-Aufnahmebohrungen in Stahl- und Alu- Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu Datenblätter in Reg. 2.13.
Kernfakten
Druckfolgeventil
Schraubpatronen-Bauart
- Vorgesteuert
- Qmax = 100 l/min
- pmax = 400 bar
- pN max = 350 bar
