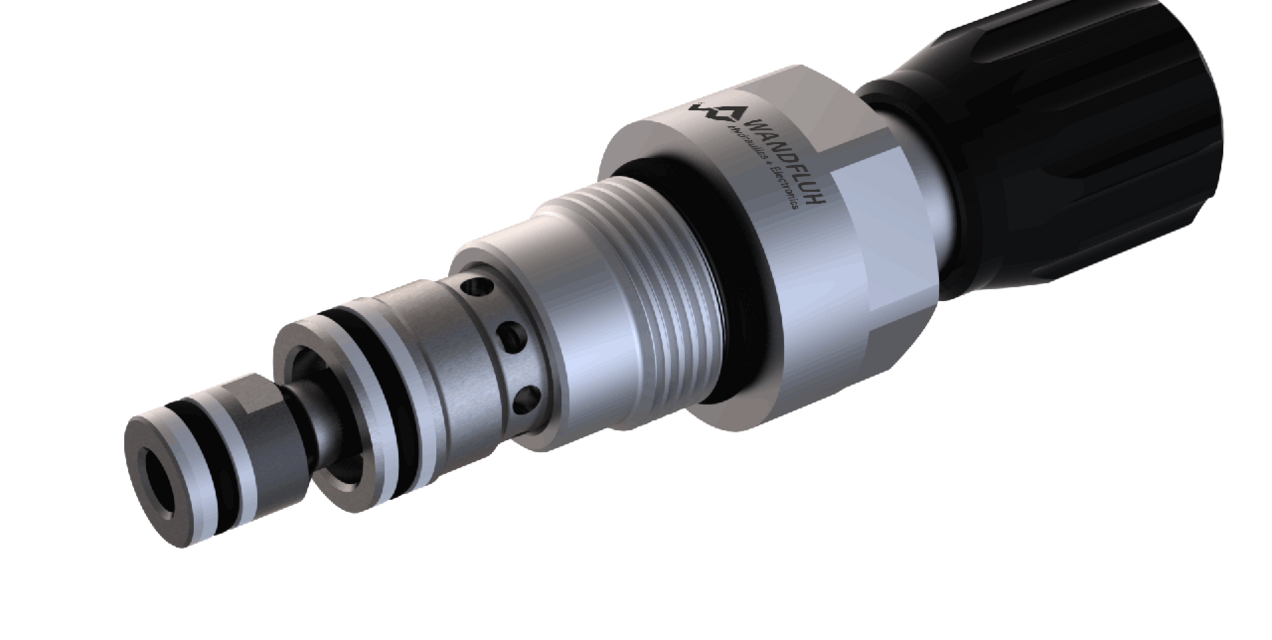

Druckbegrenzungspatrone direktgesteuert
Beschreibung
Direktgesteuertes Druckbegrenzungsventil als Einschraubpatrone mit Gewinde M22x1,5 und Senkung nach Wandfluh-Norm. Lieferbar ist das Ventil in 2 verschiedenen Verstellarten: Schlüsselverstellung „S“ und Drehknopfverstellung „D“. Zur Schlüsselverstellung „S“ ist zusätzlich eine Abdeckhaube lieferbar, siehe Datenblatt 2.0-50.Der Patronenkörper aus Stahl ist verzinkt und dadurch rostgeschützt.
Anwendung
BX: Als Vorsteuerung z.B. eines Cartridge-Ventils zum Eigendruckunabhängigen Absperren einer Druckleitung. BY: Als Vorsteuerung z.B. eines Cartridge-Ventiles zum Zu- resp. Abschalten eines Speichers oder eines Pumpenkreises und zur Begrenzung des Betriebsdrucks. Zur Fabrikation der Patronen-Aufnahmebohrungen in Stahl und Alu stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu Datenblätter in Reg. 2.13.
Kernfakten
Druckbegrenzungsventil
Schraubpatronen-Bauart
- Direktgesteuert
- Qmax = 25 l/min
- pmax = 400 bar
- pN max = 350 bar
