Sicherheitsventil vorgesteuert
Beschreibung

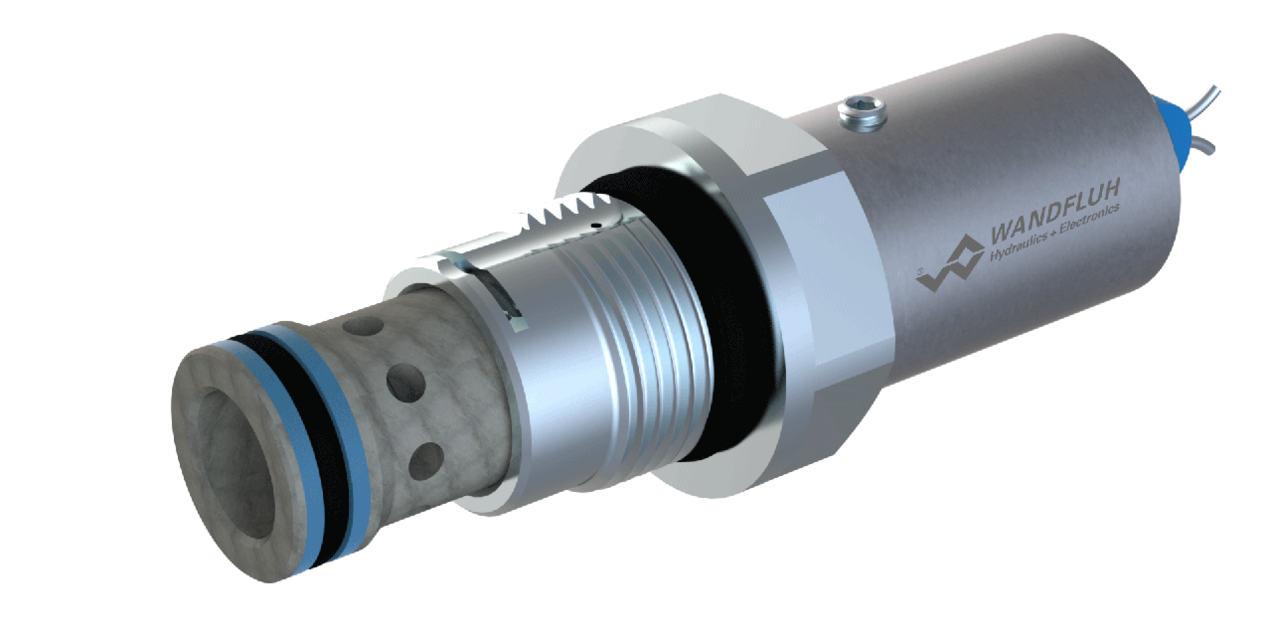

Vorgesteuertes Druckbegrenzungsventil in Schraubpatronenbauart mit Gewinde M22x1,5 für Senkung nach ISO 7789. Das Ventil ist ausgelegt nach AD-2000 und EU-Baumustergeprüft nach der Druckgeräte Richtlinie 2014/68/EU. Standardmässig sind folgende Vorzugsansprechdrücke verfügbar: 100, 140, 250, 330 und 350 bar. Ausserdem können im Bereich 50–350 bar Ansprechdrücke frei gewählt werden. Der Patronenkörper und die Abdeckhaube aus Stahl sind verzinkt und dadurch rostgeschützt und die blaue Verplombung aus Kunststoff verleihen diesem Qualitätsprodukt ein sauberes Design.
Anwendung
Zur Absicherung des maximal zulässigen Betriebsdruckes in Hydrauliksystemen mit Druckspeichern bzw. Druckbehältern durch Abströmen des Öls von der abgesicherten Ölleitung P (1) zur Tankleitung T (2). Die Einschraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken und wird in Sandwichplatten (Höhenverkettung) und Flanschventilen der Wandfluh-Hydraulik NG6 und NG10 als Funktionsteil eingebaut (bitte separate Datenblätter in Register 2.1 beachten). Zur Fabrikation der Patronen-Aufnahmebohrungen stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter in Reg. 2.13. Achtung: Der Staudruck in der Tankleitung darf bei Qmax maximal 3bar betragen.
Kernfakten
Sicherheitsventil
EU-Baumustergeprüft
Druckgeräte-Richtlinie 2014/68/EU
- Vorgesteuert
- Qmax = 30 l/min
- pN max = 350 bar
