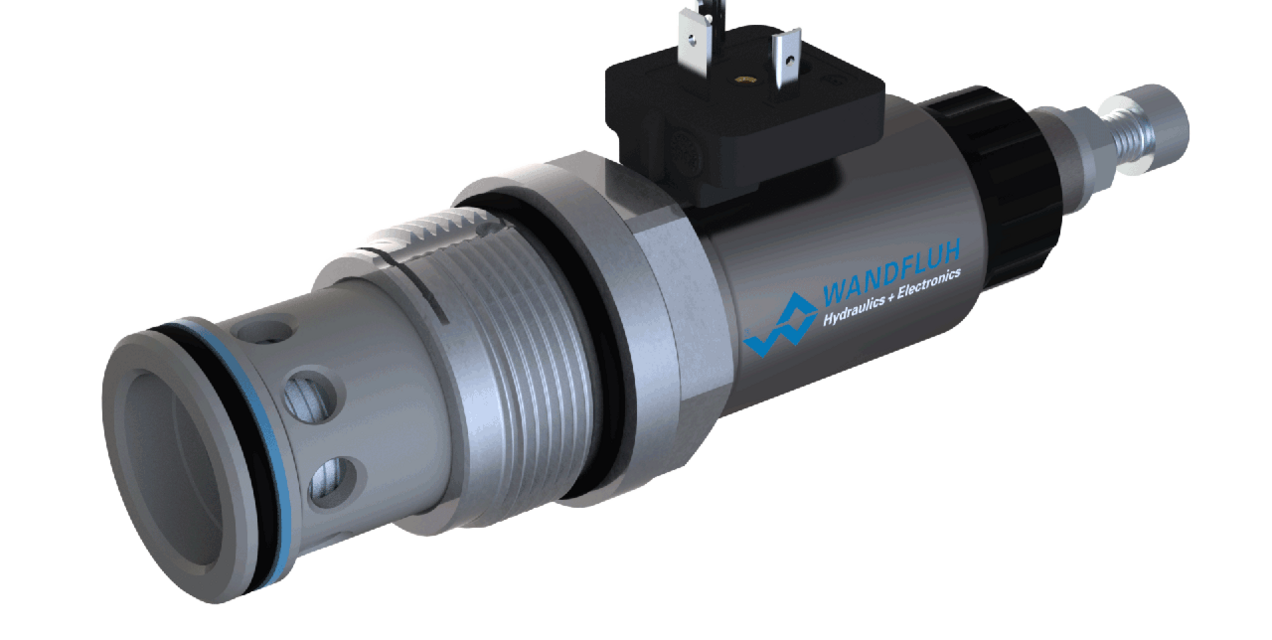

Proportional-Druckbegrenzungspatrone invers vorgesteuert (Steckspule)
Beschreibung
Vorgesteuertes Proportional-Druckbegrenzungsventil mit inverser Funktion in Schraubpatronenbauart für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels Proportionalmagneten eingestellten Betriebsdrucks öffnet das Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf zum Tank. Bei stromlosem Magnet ist maximaler Arbeitsdruck vorhanden. Nimmt der Magnetstrom zu, so sinkt der Druck im Anschluss P (1). Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).
Anwendung
Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren Abläufen. Mittels der inversen Funktion wird der maximale Systemdruck aufrechterhalten, wenn die elektrische Ventilsteuerung ausfällt (Sicherheitsfunktion). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Proportional-Druckbegrenzungspatrone invers
- vorgesteuert
- Qmax = 400 l/min
- pmax = 400 bar
- pN max = 350 bar
