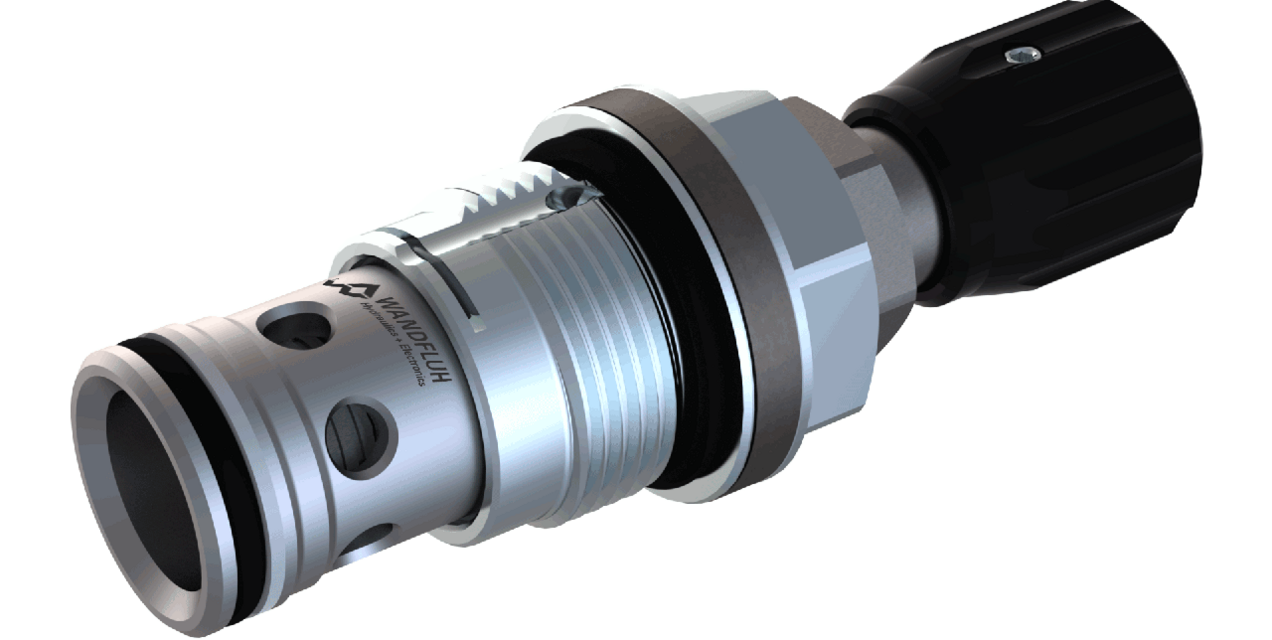

Druckbegrenzungspatrone vorgesteuert
Beschreibung
Vorgesteuertes Druckbegrenzungsventil in Schraubpatronenbauart für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr feinfühlig einstellbar. Überschreitet der Druck in P (1) den Einstellwert des Ventils, wird der überschüssige Druck zum T (2) entlastet. Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten Stabilität über den ganzen Durchflussbereich. Das kleine Spiel des gehärteten Kolbens bewirkt einen geringen Leckvolumenstrom.
Anwendung
Diese Ventile werden zur Begrenzung des Betriebdruckes im Hydrauliksystem verwendet. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13. Achtung: Dürfen nicht in Anwendungen mit periodisch wechselnder Strömungsrichtung eingesetzt werden.
Kernfakten
Druckbegrenzungspatrone
- vorgesteuert
- pmax = 400 bar
- pN max = 350 bar
- Qmax = 230 l/min
