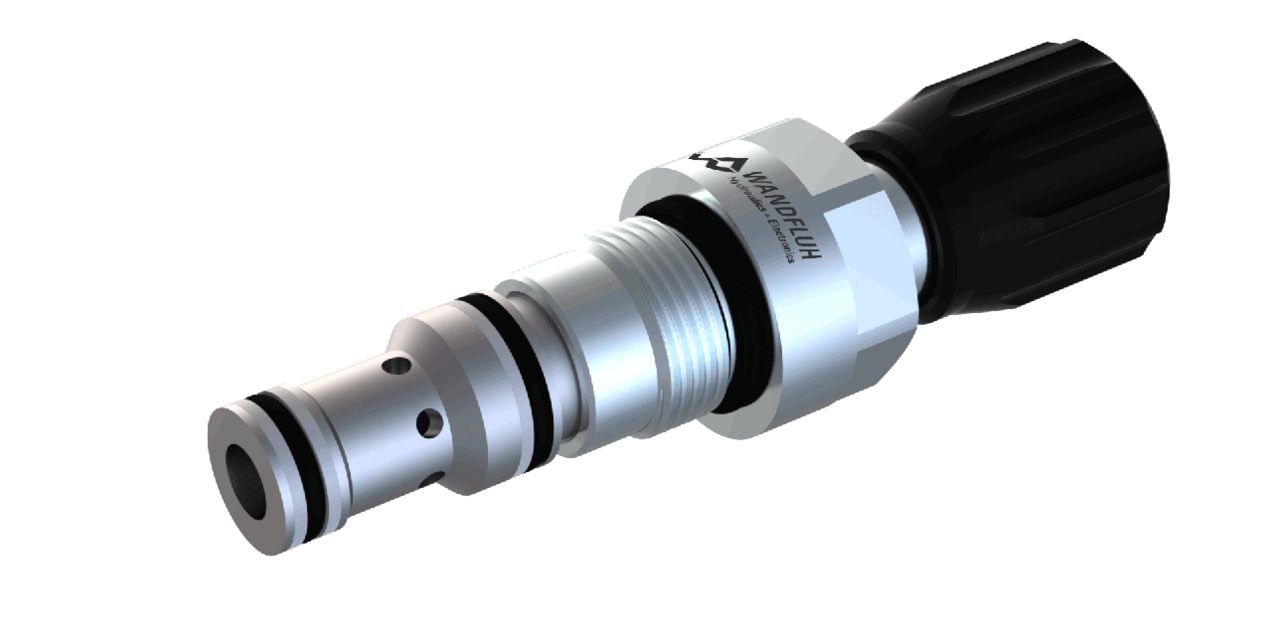

Druckbegrenzungspatrone vorgesteuert hydraulisch entlastbar
Beschreibung
Vorgesteuertes, entlastbares Druckbegrenzungsventil in Kolbenbauart. Gewinde M22x1,5 und Senkung nach ISO 7789. Lieferbar ist das Ventil in 2 verschiedenen Verstellarten: Schlüsselverstellung «S» und Drehknopfverstellung «D». Zur Schlüsselverstellung «S» ist zusätzlich eine Abdeckhaube lieferbar, siehe Datenblatt 2.0-50. Drei Nenndruckstufen stehen zur Auswahl. Patronenkörper und Einstellspindel aus Stahl sind zum Schutz gegen Korrosion verzinkt. Gute Leistungsdaten und ansprechendes Design zeichnen dieses Qualitätsprodukt aus.
Anwendung
Zur Begrenzung des Betriebsdruckes in Hydrauliksystemen. Die Ventilfunktion kann über den Anschluss x ferngesteuert werden. Bei Entlasten/Öffnen der Steuerleitung x (bzw. 3) entsteht nahezu druckloser Umlauf. Die Einschraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke. Zur Fabrikation der Patronen-Aufnahmebohrungen in Stahl und Alu stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu Datenblatt in Reg. 2.13. Achtung: Dürfen nicht in Anwendungen mit periodisch wechselnder Strömungsrichtung eingesetzt werden.
Kernfakten
Entlastbares Druckbegrenzungsventil
Schraubpatronen-Bauart
- Vorgesteuert
- Qmax = 80 l/min
- pmax = 400 bar
- pN max = 350 bar
