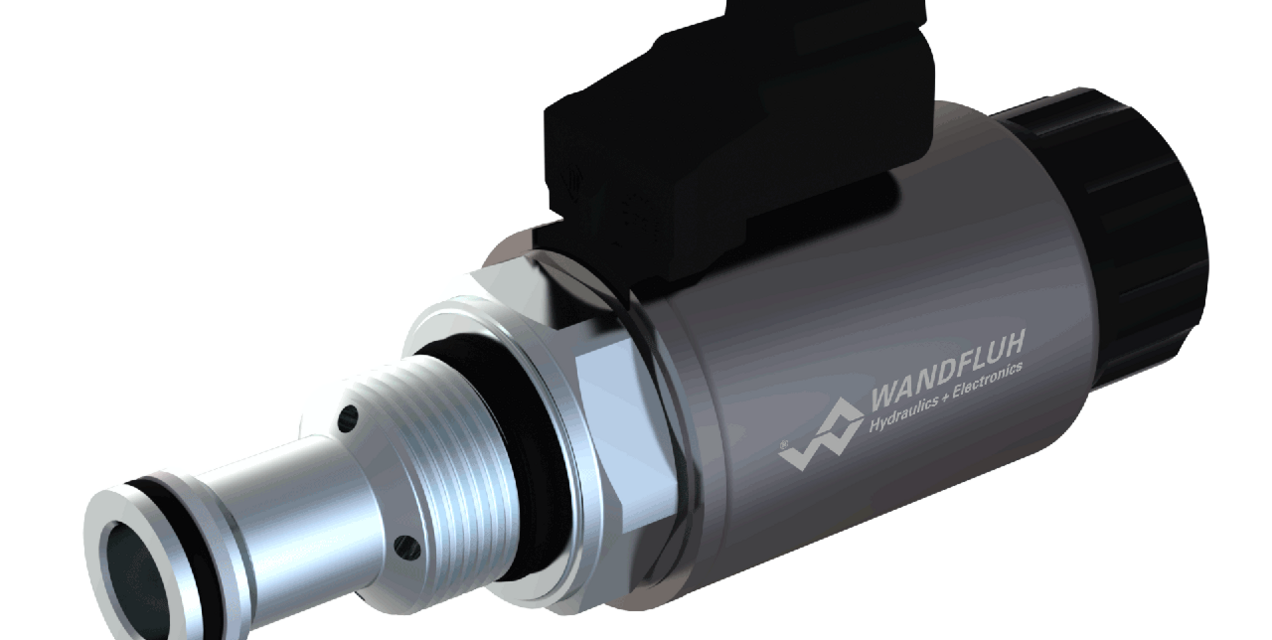

Proportional-Druckbegrenzungspatrone direktgesteuert, leckagefrei
Beschreibung
Direktgesteuertes, praktisch leckagefreies Proportional-Druckbegrenzungsventil in Schraubpatronenbauart für Senkung nach ISO 7789. Bei Erreichen des mittels Proportionalmagneten eingestellten Betriebsdrucks öffnet das Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Dieses Proportionalventil ist sehr feinfühlig einstellbar und geeignet für hohe Drücke. Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).
Anwendung
Diese Ventile finden Anwendung in Hydrauliksystemen, in denen der Druck häufig verändert werden muss. Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit Prozesssteuerungen wirtschaftliche Problemlösungen mit wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Proportional-Druckbegrenzungspatrone
Sitzdicht
- direktgesteuert
- Qmax = 2 l/min
- pmax = 500 bar
- pN max = 450 bar
