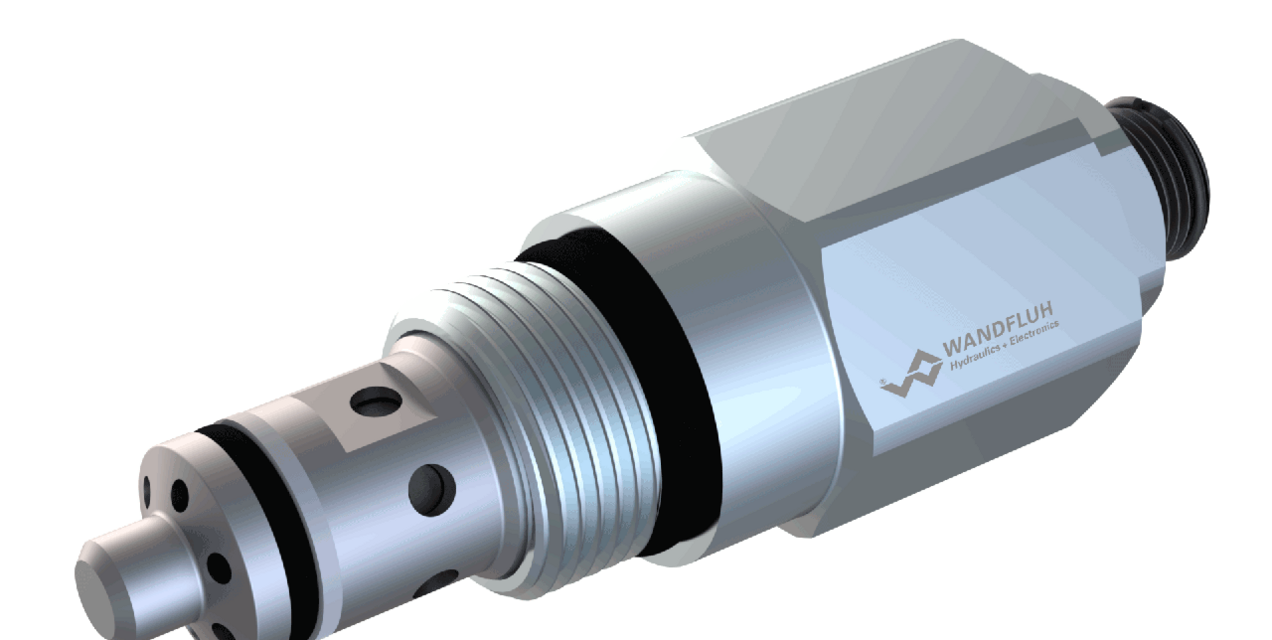

Leckagefreie Druckbegrenzungspatrone direktgesteuert
Beschreibung
Direktgesteuertes Kegelsitz-Druckbegrenzungsventil in Schraubpatronenbauart für Senkung nach Wandfluh-Norm. Das Ventil ist in der Ruhestellung geschlossen. Überschreitet der Druck in P (1) den Einstellwert des Ventils, wird der überschüssige Druck zum T (2) entlastet. Der Staudruck an T (2) addiert sich zum Einstellwert. T (2) kann maximal belastet werden. Gehärtete Präzisionsteile gewährleisten praktisch leckagefreies Schliessen. Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten Stabilität über den ganzen Durchflussbereich.
Anwendung
Das Ventil wird zur Begrenzung des Betriebdruckes im Hydrauliksystem oder zum Schutz gegen Druckspitzen verwendet. Kann in Doppel-Druckbegrenzungsschaltungen eingesetzt werden. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Druckbegrenzungspatrone
Leckagefrei
- direktgesteuert
- pmax = 450 bar
- pN max = 420 bar
- Qmax = 100 l/min
