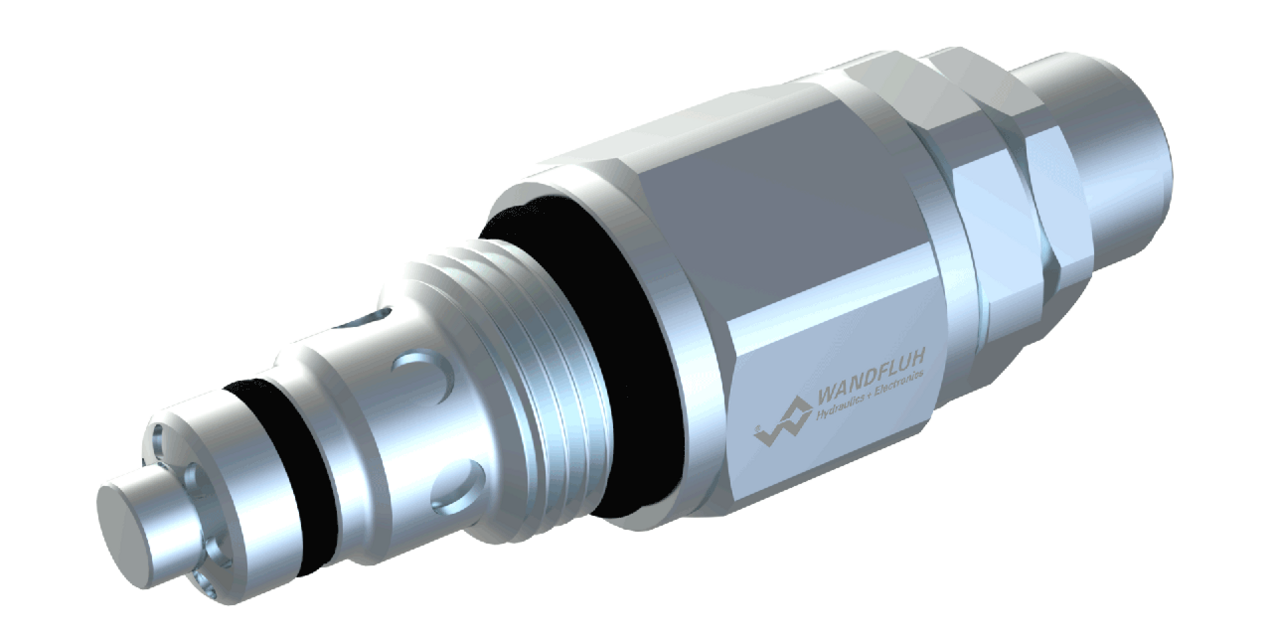

Druckbegrenzungspatrone direktgesteuert leckagefrei
Beschreibung
Direktgesteuertes Kegelsitz-Druckbegrenzungsventil in Schraub- patronenbauart für Senkung nach Wandfluh-Norm. Das Ventil ist in der Ruhestellung geschlossen. Überschreitet der Druck in P (1) den Einstellwert des Ventils, wird der überschüssige Druck zum T (2) entlastet. Der Staudruck an T (2) addiert sich zum Einstellwert. T (2) kann maximal belastet werden. Gehärtete Präzisionsteile gewährleisten praktisch leckagefreies Schliessen. Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten Stabilität über den ganzen Durchflussbereich.
Anwendung
Diese Ventile werden zur Begrenzung des Betriebdruckes im Hydrauliksystem verwendet. Kann in Doppel-Druckbegrenzungsschaltungen eingesetzt werden. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
Kernfakten
Druckbegrenzungspatrone
- direktgesteuert
- pmax = 350 bar
- pN max = 350 bar
- Qmax = 30 l/min
