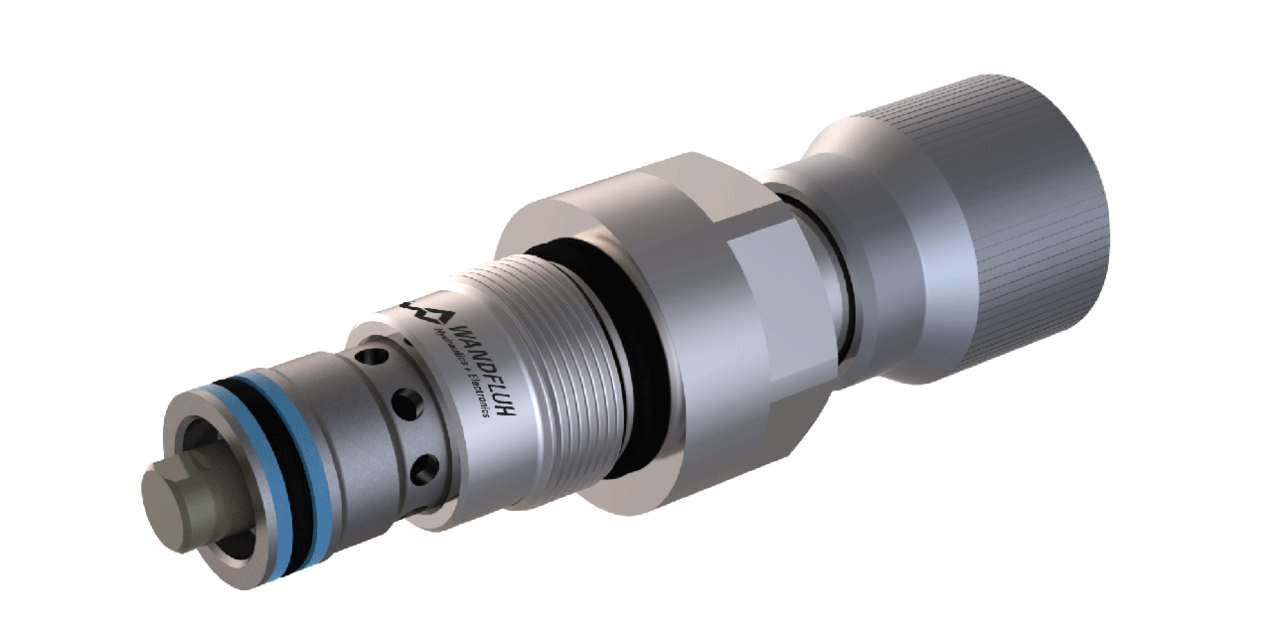

Druckbegrenzungspatrone, rostfrei
Beschreibung
Direktgesteuertes Kegelsitz-Druckbegrenzungsventil in Schraubpatronenbauart für Senkung nach ISO 7789 Das Ventil ist in der Ruhestellung geschlossen. Überschreitet der Druck in P (1) den Einstellwert des Ventils, wird der überschüssige Druck zum T (2) entlastet. Der Staudruck an T (2) addiert sich zum Einstellwert. Gehärtete Präzisionsteile gewährleisten praktisch leckagefreies Schliessen. Der hydraulisch gedämpfte Kegelsitzkolben bewirkt eine ausgezeichnete Stabilität über den ganzen Durchflussbereich. Die rostfreie Ausführung ist speziell geeignet für den Einsatz in nasser und salzhaltiger Umgebung.
Anwendung
Diese Ventile werden zur Begrenzung des Betriebdruckes im Hydrauliksystem verwendet. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung) und Flanschplatten eingebaut (entsprechende Datenblätter in diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13. Achtung: Dürfen nicht in Anwendungen mit periodisch wechselnder Strömungsrichtung eingesetzt werden.
Kernfakten
Druckbegrenzungspatrone rostfrei
- direktgesteuert
- pmax = 400 bar
- pN max = 315 bar
- Qmax = 25 l/min
