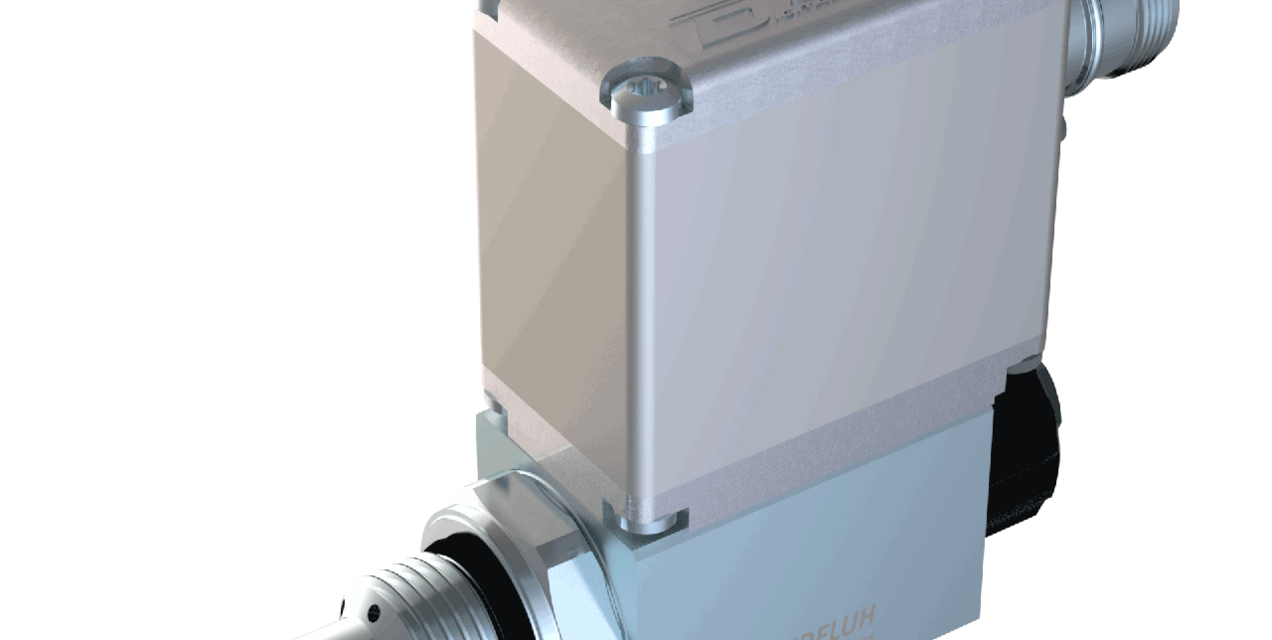

BDPPM22_ME
直动式比例减压插装阀（滑动线圈、集成电子元件）
Description
带集成电子元件的直动式比例卸压阀为螺纹插装式，腔体螺纹为 M22x1.5，符合 ISO 7789 标准。螺纹 M22x1.5 用于符合 ISO 7789 标准的腔体。 即插即用阀在出厂前已设定和校准，因此系列变化最小。这些阀门的电子元件防护等级为 IP67，适用于恶劣的环境条件。标准配置有 5 个压力等级： 20、100、200 和 315、350 巴。调节采用 Wandfluh 比例电磁铁（VDE 标准 0580）。筒体和钢制电磁阀均经过镀锌处理，因此具有防锈功能。 这些阀门还可选配集成控制器。带电压或电流输出的传感器可作为实际值变送器直接连接。现有的控制器结构经过优化，可与液压执行器配合使用。
Application
带集成电子元件的比例压力释放阀非常适合需要经常改变压力的苛刻任务。它们适用于系列分散度低、安装简单、操作方便和精度要求最高的场合。集成控制器可缓解机器控制系统的压力，并在闭合控制回路中进行压力控制。应用范围包括工业和移动液压系统。比例溢流阀芯非常适合安装在控制块以及 NG4-Mini 和 NG6 的法兰阀和夹层阀中。(请参见登记册 2.3 中的单独数据表）。钢制和铝制滤芯安装孔可使用阶梯工具（租赁或购买）。请参阅文件 2.13 中的数据表。
Key facts
比例泄压阀
旋入式滤芯设计
- - 集成放大器或控制器电子装置
- - 直接控制
- - Qmax = 25 升/分钟
- pmax = 400 巴
- pN max = 350 巴
