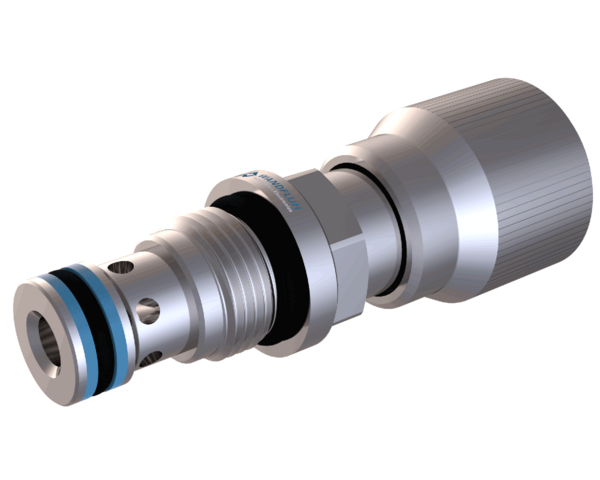

Etrangleurs, étrangleurs avec clapet anti-retour M18x1,5
Étrangleur réglable mécaniquement en construction cartouche à visser pour logement selon ISO 7789. Le tiroir de l'étrangleur clapet anti-retour monobloc se déplace en position complètement ouverte lors du sens de passage du débit volumétrique de 2 à 1. La pression d'ouverture de la valve est de 1 bar. Lors du sens de passage de 1 à 2, le tiroir est appuyé contre la broche de réglage et réduit le débit volumétrique à la mesure désirée via la surface d'étranglement resp. l'encoche d'étranglement fraisée au cône latéralement. Si la broche de réglage est dévissée, le débit volumétrique se ferme pratiquement sans fuite de 1 à 2, puisque la pression hydraulique et le ressort appuyent le tiroir de l'étrangleur clapet anti-retour dans la position fermée. L'exécution inoxydable est spécialement indiquée pour l'utilisation dans les environnements mouillés et salins.
- Qmax = 25 l/min
- QN max = 25 l/min
- pmax = 350 bar
Application
Les étrangleurs clapet anti-retour sont utilitsés partout où le débit volumétrique dans l'un des sens de passage via le clapet anti-retour maintenu par le ressort doit être pratiquement libre. En sens opposé, l'huile passe via l'étrangleur réglable continûment et dépendant de la charge. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical, feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
