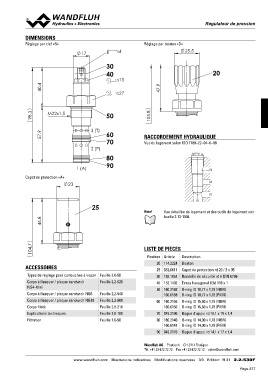

DIMENSIONS RRéégduulactteeuurr ddee pprreessssiioonn

Réglage par clef «S» Réglage par bouton «D»
25.5
17 s4
20
30
40.4 40 47.9

s13

s27

98.3 M22x1.5 50 105.8
57.9
3 (T) 60 RACCORDEMENT HYDRAULIQUE
70
2 (P) Vue du logement selon ISO 7789–22–04–0–98
80
1 (A) 90 M22x1.5
Capot de protection «A»
(3)
23
(2)
25 Note!
(1)
104.7 (1)
46.8
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1004

LISTE DE PIECES

ACCESSOIRES Position Article Description
20 114.2224 Bouton
25 032.0611 Capot de protection rd 23 / 3 x 35

Types de réglage pour cartouches à visser Feuille 2.0-50 30 193.1061 Rondelle de sécurité rd 6 DIN 6799
Corps à flasquer / plaque sandwich Feuille 2.2-620
NG4-Mini 40 153.1402 Écrou hexagonal 0,5d M8 x 1
Corps à flasquer / plaque sandwich NG6 Feuille 2.2-640
Corps à flasquer / plaque sandwich NG10 Feuille 2.2-660 50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
Corps fileté Feuille 2.9-210 160.6188 O-ring ID 18,77 x 1,78 (FKM)
Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50 60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4

80 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)

90 049.3176 Bague d'appui rd 14,1 x 17 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 19 31 2.2-530F
