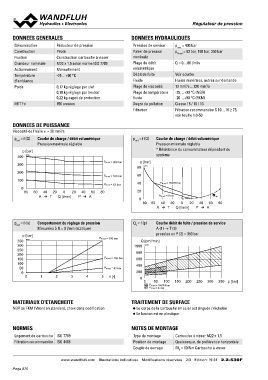

RRéégduulactteeuurr ddee pprreessssiioonn
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Réducteur de pression Pression de service pmax = 400 bar
Construction Piloté Palier de pression pN red = 63 bar, 160 bar, 350 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Plage de débit Q = 0…80 l/min
Actionnement Manuellement volumétrique
Température -25…+90 °C Débit de fuite Voir courbe
d’ambiance Fluide Huiles minérales, autres sur demande
Poids 0,17 kg réglage par clef Plage de viscosité 12 mm2/s…320 mm2/s
0,18 kg réglage par bouton -25…+90 °C (NBR)
MTTFd 0,22 kg capot de protection Plage de température -20…+90 °C (FKM)
150 années fluide Classe 18 / 16 / 13
Degré de pollution Filtration recommandée ß 10…16 ≥ 75,
Filtration voir feuille 1.0-50
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
* Résistance du consommateur dépendant du
p [bar] système
400 K0336
PN red = 350 bar p [bar]
300 80 K0370
200 PN red = 160 bar 60
100 PN red = 63 bar
40 PN red = 160/350 bar
0 80
80 60 40 20 0 20 40 60 20
A T Q [l/min] P A 0
80 PN red = 63 bar ∗
60 40 20 0 20 40 60 80
A T Q [l/min] P A
pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 0 l/min (statique) A (1) → T (3)
pression en P (2) = 350 bar
p [bar]
350 K0323 PN red = 350 bar Q [cm3/min]
1000 K0760
300
250 800
200 PN red = 160 bar 600
150
100 400
50 PN red = 63 bar 200
0 0
0 1 2 3 4 5 n [-] 0
50 100 150 200 250 300 350 p [bar]
PN red = 160/350 bar
PN red = 63 bar
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la cartouche en acier est zinguée / nickelée
◆ Le bouton est en plastique
NORMES NOTES DE MONTAGE
Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Filtration recommandée ISO 4406 Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 31 2.2-530F
