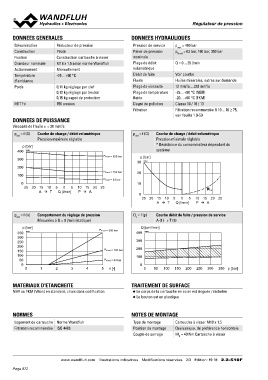

RRéégduulactteeuurr ddee pprreessssiioonn

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Réducteur de pression Pression de service pmax = 400 bar
Construction Piloté Palier de pression pN red = 63 bar, 160 bar, 350 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M18 x 1,5 selon norme Wandfluh Plage de débit Q = 0…25 l/min
Actionnement Manuellement volumétrique
Température -25…+90 °C Débit de fuite Voir courbe
d’ambiance Fluide Huiles minérales, autres sur demande
Poids 0,11 kg réglage par clef Plage de viscosité 12 mm2/s…320 mm2/s
0,12 kg réglage par bouton -25…+90 °C (NBR)
MTTFd 0,15 kg capot de protection Plage de température -20…+90 °C (FKM)
150 années fluide Classe 18 / 16 / 13
Degré de pollution Filtration recommandée ß 10…16 ≥ 75,
Filtration voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar] * Résistance du consommateur dépendant du
p [bar] 30 K0463 système
400 K0465
PN red = 350 bar
300

200 PN red = 160 bar 20
PN red = 63 bar
100 10 
10 15 20 25 ∗
0 PA 0 10 15 20 25
25 20 15 10 5 0 5 25 20 15 10 5 0 5 PA
A  T Q [l/min] A  T Q [l/min]

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 0 l/min (statique) A (1) → T (2)

p [bar] PN red = 350 bar Q [cm3/min]
350 K0323 400 K0464

300 300

250

200 PN red = 160 bar 200
150

100 100

50 PN red = 63 bar

0 0
0 1 2 3 4 5 n [-] 0 50 100 150 200 250 300 350 p [bar]

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la cartouche en acier est zinguée / nickelée

◆ Le bouton est en plastique

NORMES NOTES DE MONTAGE

Logement de cartouche Norme Wandfluh Type de montage Cartouche à visser M18 x 1,5
Filtration recommandée ISO 4406 Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 40 Nm Cartouche à visser

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 18 2.2-510F
