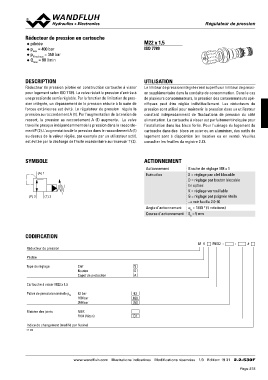

RRéégduulactteeuurr ddee pprreessssiioonn

Réducteur de pression en cartouche M22 x 1,5
◆ pilotée
QppmNmaraexxd==ma48x00=0l3/bm5a0irnbar ISO 7789
◆
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression pilotée en construction cartouche à visser Le limiteur de pression intégrée rend superflu un limiteur de pressi-
pour logement selon ISO 7789. La valve réduit la pression d'entrée à on supplémentaire dans la conduite de consommation. Dans le cas
une pression de sortie réglable. Par la fonction de limitation de pres- de plusieurs consommateurs, la pression des consommateurs spé-
sion intégrée, un dépassement de la pression réduite à la suite de cifiques peut être réglée individuellement. Les réducteurs de
forces extérieures est évité. Le régulateur de pression régule la pression sont utilisé pour maintenir la pression dans un utilisateur
pression au raccordement A (1). Par l'augmentation de la tension de constant indépendamment de fluctuations de pression du côté
ressort, la pression au raccordement A (1) augmente. La valve alimentation. La cartouche à visser est parfaitement indiquée pour
travaille presque indépendamment de la pression dans le raccorde- l'installation dans les blocs forés. Pour l'usinage du logement de
ment P (2). L'augmentation de la pression dans le raccordement A (1) cartouche dans des blocs en acier ou en aluminium, des outils de
au dessus de la valeur réglée, par exemple par un utilisateur actif, logement sont à disposition (en location ou en vente). Veuillez
est évitée par la décharge de l'huile excédentaire au réservoir T (3). consulter les feuilles du registre 2.13.

SYMBOLE ACTIONNEMENT Broche de réglage M8 x 1

(A) 1 Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
(P) 2 (T) 3 En option:
Angle d’actionnement K = réglage verrouillable
Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1800 ° (5 rotations)
Sb = 5 mm

CODIFICATION

M V PM22 - - #

Réducteur de pression

Pilotée

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M22 x 1,5 63
160
Palier de pression nominale pN 63 bar 350
160 bar
350 bar D1

Matière des joints NBR
FKM (Viton)

Indice de changement (modifié par l’usine)

2.2-530

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 31 2.2-530F
