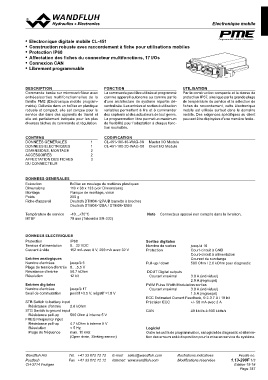

Module E/S ElectronEiqleucetrmonoibqiulee CmLo-b45il1e

D

• Electronique digitale mobile CL-451 75 Programmable Mobile Electronics
133
143 (2

• Construction robuste avec raccordement à fiche pour utilisations mobiles30 7.4
• Protection IP68
• Affectation des fiches du connecteur multifonctions, 17 I/Os
• Connexion CAN
• Librement programmable
E

Rev. Datum Name Änd

Mobilelektr

CL-451

DESCRIPTION 123 45
Commande basée sur microcontrôleur avec
entrées/sorties multifonctionnelles de la FONCTION UTILISATION
famille PME (Electronique mobile program- La commande peut être utilisée et programmé Par la construction compacte et la classe de
mable). Délivrée dans un boîtier en plastique comme appareil autonome ou comme partie protection IP67, ainsi que par la grande plage
robuste et compact, elle est conçue pour le d'une architecture de système répartie dé- de température de service et la sélection de
service dur dans des appareils de travail et centralisée. Les entrées et sorties à utilisation fiches de raccordement, cette électronique
elle est parfaitement indiquée pour les plus variables permettent à lire et à commander mobile est utilisée surtout dans le domaine
diverses tâches de commande et régulation. des capteurs et des actuateurs de tout genre. mobile. Des exigences spécifiques au client
La programmation libre permet un maximum peuvent être déployées d'une manière facile..
de flexibilité pour l’adaptation à chaque fonc-
tion souhaitée.

CONTENU CODIFICATION
DONNEES GENERALES 1 CL-451-100-10-WAG-00 Master I/O Module
DONNEES ELECTRIQUES 1 CL-451-100-20-WAG-00 Client I/O Module
DIMENSIONS, MONTAGE 2
ACCESSOIRES 2
AFFECTATION DES FICHES 3
DU CONNECTEUR

DONNEES GENERALES

Exécution Boîtier en moulage de matières plastiques
Dimensions 119 x 36 x 133 (voir Dimensions)
Montage Flasque de montage, vissé
Poids 250 g
Fiche d'appareil Deutsch DTM04-12PA/B barrette à broches
Deutsch DTM06-12SA / DTM06-12SB

Température de service -40....+70°C Note Connecteur opposé non compris dans la livraison.

MTBF 79 ans (Telcordia SR-332)

DONNEES ELECTRIQUES

Protection IP68 Sorties digitales jusqu'à 16
Tension d'alimentation 8…32 VDC Nombre de sorties Court-circuit à GND
Courant à vide 152 mA avec 8 V, 259 mA avec 32 V Protection Court-circuit à alimentation
Courant de surcharge
Entrées analogiques jusqu'à 5 Pull-up / down 560 Ohm / 2.6 kOhm pour diagnostic
Nombre d'entrées 0….5.5 V
Plage de tension d'entrée 58.7 kOhm DOUT Digital outputs
Résistance d'entrée 12 bit
Résolution Courant maximal 3.0 A (individuel)

2.0 A (regroupé)

Entrées digitales PWM Pulse Width Modulation sorties
Nombre d'entrées
jusqu'à 17 Courant maximal 3.0 A (individuel)
Seuil de commutation positif >3.5 V, négatif >1.0 V
1.5 A (regroupé)

ECC Estimated Current Feedback, 0.2-3.7 A / 10 bit

STB Switch to battery input Précision ECC +/- 50 mA avec 2 A

Résistance d'entrée 2.6 kOhm

STG Switch to ground input CAN 40 kbit/s à 500 kbits/s

Résistance pull-up 560 Ohm à interne 5 V

FREQ Frequency input

Résistance pull-up 4.7 kOhm à interne 5 V

Résolution < 5 Hz Logiciel
Outre les outils de programmation, un logiciel de diagnostic et élimina-
Plage de fréquence max. 10 kHz
tion des erreurs est à disposition pour la mise en service du système.
(Open drain, Sinking sensor)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.13-290F 1/3
